Absperrschieber, Rückschlagventile und Durchgangsventile: Wie wählen Sie das richtige Ventil aus?

Absperrschieber, Rückschlagventile, UndKugelventilewerden häufig in industriellen Rohrleitungssystemen verwendet, sind jedoch für unterschiedliche Anforderungen an die Durchflussregelung ausgelegt. Ein Absperrschieber wird hauptsächlich zum Absperren einer Rohrleitung verwendet, ein Rückschlagventil verhindert den Rückfluss, während ein Kugelventil üblicherweise zur Durchflussregulierung eingesetzt wird.

Wenn Sie verstehen, wie diese drei Ventiltypen funktionieren und wo sie normalerweise verwendet werden, kann die Ventilauswahl einfacher werden, insbesondere wenn mit unterschiedlichen Druck-, Temperatur- und Medienbedingungen gearbeitet wird.

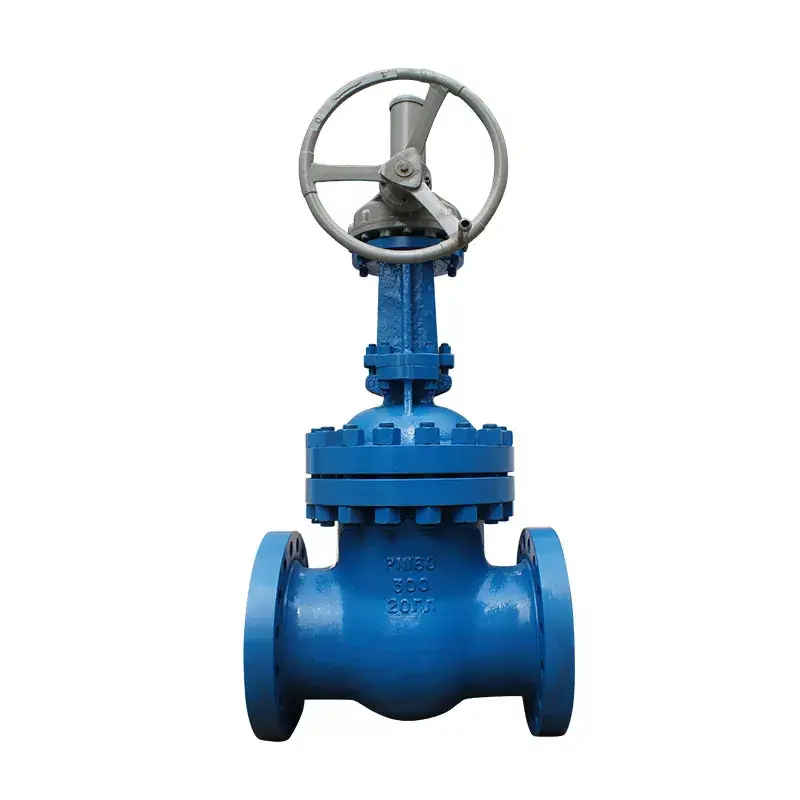

Wofür wird ein Absperrschieber verwendet?

A AbsperrschieberÖffnet und schließt die Rohrleitung, indem ein Schieber oder Keil vom Strömungskanal weg oder in ihn hinein bewegt wird. Bei vollständiger Öffnung wird der Schieber aus dem Hauptströmungsweg angehoben, wodurch sich dieser Ventiltyp für Anwendungen eignet, bei denen die Rohrleitung im Normalbetrieb vollständig geöffnet sein muss.

Absperrschieber werden im Allgemeinen als Absperrventile und nicht als Drosselventile verwendet. Sie werden üblicherweise dort installiert, wo ein Rohrleitungsabschnitt zu Wartungszwecken, zum Austausch von Geräten oder zur Prozesskontrolle abgesperrt werden muss.

Häufige Anwendungen von Absperrschiebern

• Öl- und Gaspipelines
• Wasseraufbereitungssysteme
• Kraftwerke
• Chemische Verarbeitungssysteme
• Industrielle Prozesspipelines
• Dampf- und Versorgungssysteme

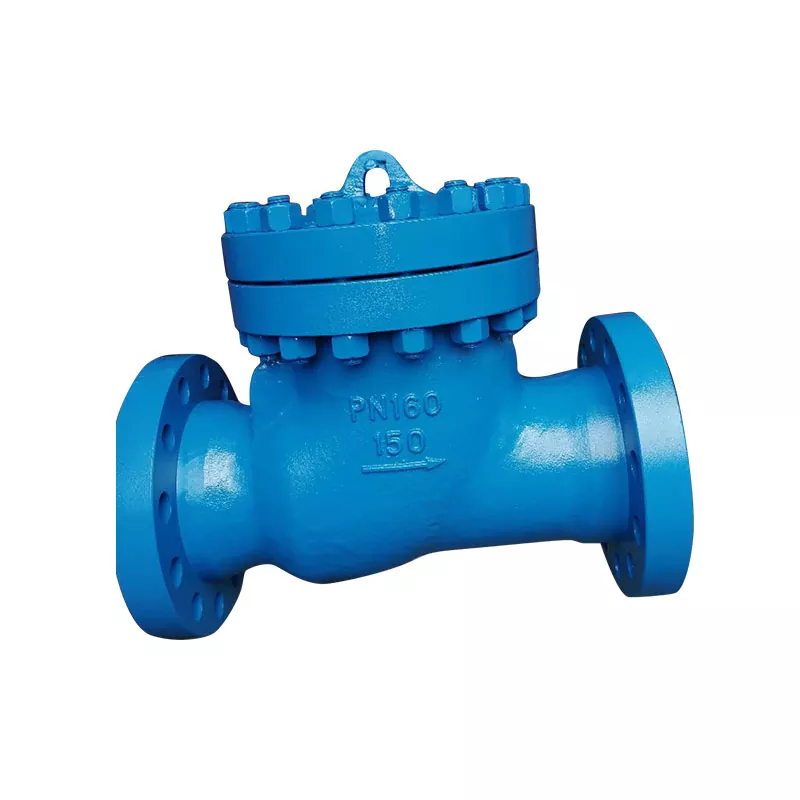

Was macht ein Rückschlagventil?

ARückschlagventilist so konzipiert, dass Flüssigkeit sich in eine Richtung bewegen kann, während verhindert wird, dass sie zurückfließt. Im Gegensatz zu handbetätigten Absperrschiebern und Durchgangsventilen arbeiten die meisten Rückschlagventile automatisch entsprechend den Durchfluss- und Druckbedingungen in der Rohrleitung.

Dies macht Rückschlagventile besonders nützlich, um Pumpen, Kompressoren und andere Geräte vor Rückströmungen zu schützen, die den Systembetrieb beeinträchtigen könnten.

Häufige Anwendungen von Rückschlagventilen

• Pumpenauslassleitungen
• Wasserversorgungssysteme
• Kessel- und Dampfsysteme
• Öl- und Gasverarbeitung
• Chemische Pipelines
• Kühlwassersysteme

Rückschlagventile gibt es in verschiedenen Ausführungen, beispielsweise als Rückschlagklappen und Hubrückschlagventile. Das geeignete Design hängt von Faktoren wie Strömungsrichtung, Einbaulage, Druck, Flüssigkeitseigenschaften und der erforderlichen Reaktion auf Rückströmung ab.

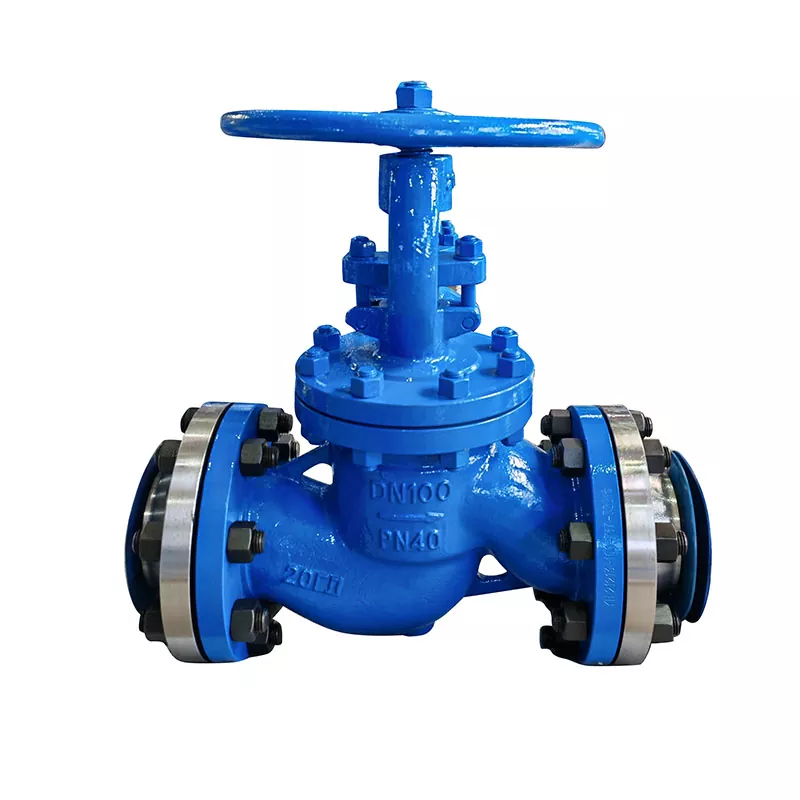

Wofür ist ein Durchgangsventil konzipiert?

A Kugelventilverwendet eine bewegliche Scheibe und einen Sitz zur Steuerung des Durchflussdurchgangs. Aufgrund seiner Konstruktion eignet es sich für Anwendungen, bei denen der Durchfluss angepasst werden muss, anstatt ihn einfach vollständig ein- oder auszuschalten.

Kugelventile werden daher häufig zur Drosselung und Durchflussregulierung in industriellen Prozesssystemen eingesetzt. Sie können manuell betätigt oder mit einem Stellantrieb kombiniert werden, wenn eine automatische Steuerung erforderlich ist.

Häufige Anwendungen von Kugelventilen

• Dampfleitungen
• Kühlwassersysteme
• Ausrüstung für die chemische Verarbeitung
• Energieerzeugungssysteme
• Heizsysteme
• Industrielle Prozesslinien

Absperrschieber vs. Rückschlagventil vs. Durchgangsventil

Welches Ventil eignet sich besser zur Durchflusskontrolle?

Die richtige Wahl hängt davon ab, was das Ventil im Rohrleitungssystem leisten muss.

• Zur Pipeline-Isolierung:Ein Absperrschieber wird im Allgemeinen in Betracht gezogen, wenn die Hauptanforderung darin besteht, den Durchfluss zu stoppen oder wiederherzustellen.
• Zur Rückflussverhinderung:Ein Rückschlagventil sorgt dafür, dass sich das Medium in der vorgesehenen Richtung bewegt.
• Zur Durchflussregulierung:Ein Kugelventil wird üblicherweise dann gewählt, wenn der Durchfluss während des Betriebs angepasst werden muss.

Diese Ventiltypen sind nicht unbedingt Alternativen zueinander. In vielen industriellen Systemen werden sie zusammen installiert, da sie jeweils eine unterschiedliche Funktion erfüllen.

Was sollten Sie bei der Auswahl eines Industrieventils beachten?

1. Flüssiges Medium

Identifizieren Sie das durch die Rohrleitung fließende Medium, z. B. Wasser, Dampf, Öl, Gas oder Chemikalien. Das Medium beeinflusst das Ventilmaterial, die Dichtungsanforderungen und die Gesamtkonstruktion.

2. Druck und Temperatur

Überprüfen Sie den Arbeitsdruck und die Temperatur des Systems, bevor Sie ein Ventil auswählen. Hochdruck- und Hochtemperaturanwendungen erfordern möglicherweise spezielle Gehäuse-, Innenausstattungs-, Sitz- und Dichtungsmaterialien.

3. Pipelinegröße

Die Ventilgröße sollte der Rohrleitung und den erforderlichen Durchflussbedingungen entsprechen. Auch der Anschlusstyp und die geltenden Normen sollten vor der Bestellung bestätigt werden.

4. Fließrichtung

Bei der Auswahl und Installation eines Rückschlagventils ist die Durchflussrichtung besonders wichtig. Um ordnungsgemäß zu funktionieren, muss das Ventil entsprechend seiner vorgesehenen Durchflussrichtung installiert werden.

5. Isolierung oder Regulierung

Eine der einfachsten Möglichkeiten, die Ventilauswahl einzugrenzen, besteht darin, zu bestimmen, ob die Anwendung eine Isolierung, einen Rückflussschutz oder eine Durchflussregulierung erfordert.

6. Betriebsmethode

Abhängig von der Anwendung können Ventile manuell betätigt oder mit pneumatischen, elektrischen oder anderen Antrieben für den ferngesteuerten oder automatischen Betrieb ausgestattet werden.

Können Absperrschieber, Rückschlagventile und Durchgangsventile im selben System verwendet werden?

Ja. Diese drei Ventiltypen können innerhalb desselben Rohrleitungssystems unterschiedliche Funktionen erfüllen.

Beispielsweise kann ein Pumpensystem einen Absperrschieber verwenden, um die Rohrleitung während der Wartung zu isolieren, ein Rückschlagventil, um einen Rückfluss zu verhindern, und ein Kugelventil in einem anderen Abschnitt, in dem eine Durchflussanpassung erforderlich ist.

Der wichtige Punkt besteht nicht darin, ein Ventil auszuwählen, nur weil es zur Rohrleitungsgröße passt. Zunächst sollte der Ventiltyp zur gewünschten Funktion passen, dann Druck, Temperatur, Medium, Werkstoffe, Anschlussnormen und Betriebsbedingungen.

FAQ zu Absperrschiebern, Rückschlagventilen und Durchgangsventilen

Kann ein Absperrschieber zur Drosselung verwendet werden?

Absperrschieber dienen in erster Linie der Isolierung und nicht der kontinuierlichen Drosselung. Wenn eine regelmäßige Durchflussanpassung erforderlich ist, ist ein Kugelventil möglicherweise besser geeignet.

Benötigt ein Rückschlagventil eine manuelle Betätigung?

Die meisten Rückschlagventile arbeiten automatisch durch den Druck und Durchfluss des Mediums und erfordern daher normalerweise keine manuelle Betätigung.

Kann ein Durchgangsventil zum Absperren verwendet werden?

Ein Kugelventil kann eine Absperrung bewirken, sein Hauptvorteil ist jedoch die Durchflussregulierung. Die geeignete Wahl hängt von den Anforderungen des Rohrleitungssystems ab.

Wie wähle ich zwischen einem Absperrschieber und einem Durchgangsventil?

Wenn die Hauptanforderung darin besteht, eine Rohrleitung zu isolieren, kommt im Allgemeinen ein Absperrschieber in Betracht. Wenn die Anwendung eine wiederholte oder kontrollierte Durchflussanpassung erfordert, ist ein Durchgangsventil in der Regel besser geeignet.

Welche Informationen werden beim Kauf eines Industrieventils benötigt?

Wichtige Informationen sind normalerweise Ventiltyp, Nenngröße, Druckstufe, Arbeitstemperatur, Medium, Anschlussstandard, Materialanforderungen und Betriebsmethode. Für spezielle Anwendungen können auch Informationen zu Strömungsverhältnissen und Installation erforderlich sein.
