Warum sind Handradschieber immer noch eine zuverlässige Wahl für die Isolierung industrieller Rohrleitungen?

Abstrakt: Handradschieberbleiben eine praktische Lösung für die Rohrleitungsisolierung, da sie eine einfache mechanische Struktur, manuelle Bedienung, stabile Abdichtung und große Anwendungsflexibilität vereinen.Hannobietet langlebige Ventillösungen für industrielle und zivile Rohrleitungssysteme mit Materialkonfigurationen und Fertigungskapazitäten, die für anspruchsvolle Serviceumgebungen geeignet sind. In diesem Leitfaden wird die Funktionsweise von Handradschiebern, ihre wichtigsten Vorteile, Installationsanforderungen, Wartungspraktiken und die Faktoren erläutert, die Käufer bei der Auswahl eines zuverlässigen Ventillieferanten berücksichtigen sollten.

Inhaltsverzeichnis

• Was sind Handradschieber?
• Wie funktionieren Handradschieber?
• Was sind die Hauptvorteile?
• Welche Materialien werden häufig verwendet?
• Wo werden Handradschieber eingesetzt?
• Wie sollten Sie das richtige Ventil auswählen?
• Was sind die Installations- und Wartungsanforderungen?
• Wie vergleichen sich Handradschieber mit anderen Optionen?
• Häufig gestellte Fragen

Was sind Handradschieber?

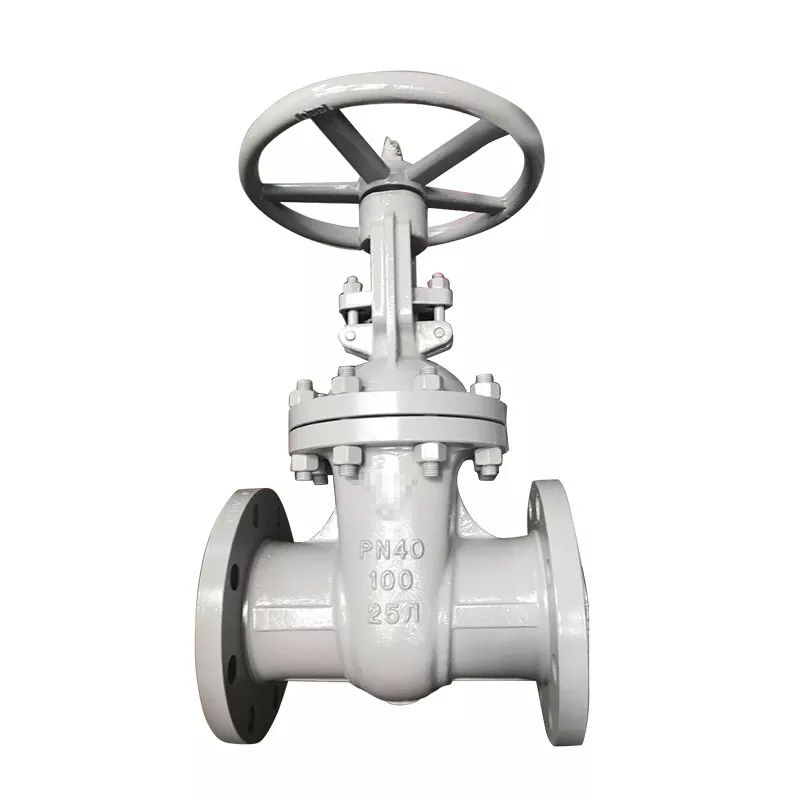

Handradschiebersind manuell betätigte Absperrventile, die mit einem rotierenden Handrad einen Ventilschaft bewegen und einen Schieber anheben oder absenken. Beim Abheben des Schiebers vom Sitz wird die Rohrleitung geöffnet und das Medium kann durchströmen. Wenn das Tor in engen Kontakt mit dem Sitz kommt, wird der Durchgang gesperrt.

Im Gegensatz zu Steuerventilen, die für eine kontinuierliche Durchflusseinstellung ausgelegt sind, sind Absperrschieber in erster Linie für den vollständig geöffneten oder vollständig geschlossenen Betrieb vorgesehen. Dieses Funktionsprinzip macht sie besonders nützlich, wenn eine zuverlässige Pipeline-Isolierung wichtiger ist als die Drosselungsfähigkeit.

Den Produktinformationen von Hanno zufolge zeichnen sich die Handradschieber von Hanno durch eine relativ einfache Konstruktion und manuelle Betätigungsmethode aus, wodurch sie für verschiedene industrielle und zivile Anwendungen geeignet sind.

Wie funktionieren Handradschieber?

Das Funktionsprinzip ist relativ einfach. Durch Drehen des Handrads wird die Drehbewegung in eine lineare Bewegung des Schafts umgewandelt. Der Schaft bewegt dann das Tor vertikal, bis das Tor die erforderliche offene oder geschlossene Position erreicht.

1. Handraddrehung:Der Bediener dreht das Handrad manuell.
2. Stammbewegung:Der Schaft bewegt sich entsprechend der Drehrichtung.
3. Torbewegung:Der Schieber bewegt sich im Ventilkörper nach oben oder unten.
4. Strömungsisolierung:Der Schieber trennt sich vom Ventilsitz oder berührt ihn.
5. Endgültige Position:Das Ventil bleibt während des normalen Betriebs vollständig geöffnet oder vollständig geschlossen.

Für den Standardbetrieb gibt Hanno eine Drehung im Uhrzeigersinn zum Schließen und eine Drehung gegen den Uhrzeigersinn zum Öffnen vor. In der Produktrichtlinie des Unternehmens wird außerdem betont, dass Absperrschieber nicht zur Drosselung verwendet werden sollten.

Was sind die Hauptvorteile von Handradschiebern?

Die anhaltende Beliebtheit von Handradschiebern ist größtenteils auf ihre mechanische Einfachheit und zuverlässige Isolationsfunktion zurückzuführen. In Einrichtungen, in denen eine elektrische oder pneumatische Betätigung nicht erforderlich ist, kann die manuelle Bedienung auch die Systemkomplexität reduzieren.

Hanno beschreibt seine Handradschieber als einfache Struktur, manuelle Steuerung, stabile Dichtleistung und Eignung für ein breites Anwendungsspektrum.

Welche Materialien werden häufig verwendet?

Die Materialauswahl hat direkten Einfluss auf die Haltbarkeit des Ventils, die Dichtungsleistung, die Korrosionsbeständigkeit und die Eignung für verschiedene Medien und Betriebsbedingungen. Daher sollten Käufer die vollständigen Materialspezifikationen bewerten, anstatt ein Ventil nur anhand der Nenngröße auszuwählen.

Die von Hanno veröffentlichte Handradschieberkonfiguration umfasst beispielsweise ein 25L-Gehäuse, eine 13Cr-Sitzfläche, einen 2Cr13-Spindel, eine 304-Plus-Graphitdichtung, eine Packung aus expandiertem Graphit, GCr15-Lager, eine Messing-Spindelmutter und ein QT400-Handrad.

Für die tatsächliche Beschaffung sollte die endgültige Materialspezifikation immer anhand des Drucks, der Temperatur, des Mediums, der Korrosionsbedingungen, der geltenden Normen und der genehmigten Ventilzeichnung des Projekts überprüft werden.

Wo werden Handradschieber eingesetzt?

Da es sich in erster Linie um Absperrvorrichtungen handelt, können Handradschieber in viele Rohrleitungssysteme integriert werden, in denen Bediener eine einfache Methode zum Stoppen oder Wiederherstellen des Durchflusses benötigen.

• Erdöl und Raffination:Pipeline-Isolierung und Abschaltung des Prozesssystems.
• Chemische Verarbeitung:Isolierung kompatibler Prozess- und Versorgungsleitungen.
• Stromerzeugung:Unterstützt die Isolierung in Wasser-, Dampf- und Versorgungssystemen.
• Wasser und Abwasser:Hauptleitungs- und Geräteisolierung.
• Industrielle Fertigung:Manuelle Isolierung von Prozesspipelines.
• Allgemeine zivile Systeme:Anwendungen, bei denen eine manuelle Absperrung der Rohrleitung ausreichend ist.

Das breitere Absperrschiebersortiment von Hanno ist für Branchen wie Erdöl, Chemie, Pharmazie, Düngemittel, Energieerzeugung, Wasser und Abwasser, Schifffahrt, Metallurgie und Energieanwendungen konzipiert.

Wie sollten Sie das richtige Ventil auswählen?

Bei der Auswahl eines Handradschiebers sollten die Betriebsbedingungen und nicht allein der Preis berücksichtigt werden. Ein technisch geeignetes Ventil kann die Betriebszuverlässigkeit verbessern und Wartungsrisiken über die Lebensdauer der Anlage reduzieren.

1. Nenngröße ermitteln:Passen Sie die Ventilgröße an die Rohrleitungs- und Anschlussanforderungen an.
2. Druckstufe bestätigen:Wählen Sie eine Druckklasse, die den maximalen Betriebsbedingungen des Systems entspricht.
3. Temperatur auswerten:Berücksichtigen Sie sowohl die normale als auch die maximale/minimale Betriebstemperatur.
4. Identifizieren Sie das Medium:Prüfen Sie die Verträglichkeit mit Wasser, Öl, Gas, Chemikalien, Dampf oder anderen Medien.
5. Wählen Sie die Karosserie- und Besatzmaterialien:Berücksichtigen Sie Korrosion, Erosion, Temperatur und mechanische Anforderungen.
6. Verbindungstyp überprüfen:Bestätigen Sie, ob eine Flansch-, Stumpfschweiß-, Gewinde- oder eine andere Verbindung erforderlich ist.
7. Betriebsdrehmoment prüfen:Große Ventile oder ein hoher Differenzdruck erfordern möglicherweise ein Getriebe anstelle einer direkten manuellen Betätigung.
8. Bestätigen Sie die geltenden Standards:Überprüfen Sie die Projektspezifikationen und die erforderlichen Design-, Test- und Zertifizierungsstandards.

Dieser letzte Punkt ist besonders wichtig für die industrielle Beschaffung. Hanno fertigt auch getriebebetriebene Absperrschieber für größere Ventile, bei denen die direkte Handradbetätigung möglicherweise einen übermäßigen manuellen Aufwand erfordert. Das veröffentlichte Sortiment an Getriebeschiebern deckt DN150–DN1400 und Druckklassen bis Klasse 2500 ab.

Was sind die Installations- und Wartungsanforderungen?

Eine korrekte Installation ist für die Aufrechterhaltung der Dichtungsleistung und die Reduzierung unnötiger Betriebsprobleme von entscheidender Bedeutung. Vor dem Einbau sollten die Ventilkammer und die Dichtflächen gereinigt werden, um Schmutz, Sand und andere Verunreinigungen zu entfernen.

Checkliste für die Installation

• Überprüfen Sie das Ventilmodell und die Anschlussmaße.
• Bestätigen Sie die erforderliche Installationsausrichtung.
• Dichtflächen vor der Montage reinigen.
• Verbindungsschrauben gleichmäßig festziehen.
• Überprüfen Sie die Kompression der Packung, ohne die reibungslose Spindelbewegung zu beeinträchtigen.
• Lassen Sie ausreichend Freiraum für die Bedienung und Wartung des Handrads.
• Befolgen Sie die Anweisungen des Herstellers für Ventile, die mit Übertragungsmechanismen ausgestattet sind.

Hanno empfiehlt ausdrücklich, Kollisionen oder unsachgemäßen Umgang mit den Handrädern zu vermeiden und ausreichend Platz für die Bedienung vorzusehen. Für häufig betätigte Ventile empfiehlt die Richtlinie eine Schmierung mindestens einmal im Monat.

Die regelmäßige Inspektion sollte sich auch auf den Packungszustand, die Spindelbewegung, Leckagen, die Unversehrtheit des Handrads, die Flanschverbindungen und ungewöhnliche Betriebswiderstände konzentrieren. Wenn übermäßiger Kraftaufwand erforderlich ist, sollten Bediener die Ursache untersuchen, anstatt Verlängerungsstangen oder andere provisorische Werkzeuge zu verwenden.

Wie vergleichen sich Handradschieber mit anderen Optionen?

Der beste Ventiltyp hängt von der beabsichtigten Funktion ab. Handradschieber eignen sich besonders dann, wenn die Hauptanforderung eher eine zuverlässige manuelle Isolierung als eine kontinuierliche Durchflussregulierung ist.

Ein Absperrschieber sollte daher nicht einfach deshalb ausgewählt werden, weil er preiswert oder bekannt ist. Die entscheidende Frage ist, ob das Funktionsprinzip des Ventils mit der tatsächlichen Rohrleitungsfunktion übereinstimmt.

Häufig gestellte Fragen zu Handradschiebern

1. Wofür werden Handradschieber hauptsächlich verwendet?

Sie werden hauptsächlich zum vollständigen Öffnen oder Schließen des Rohrleitungsflusses verwendet. Sie sind normalerweise nicht zur Drosselung oder kontinuierlichen Durchflussregulierung vorgesehen.

2. Können Handradschieber ohne Strom betrieben werden?

Ja. Eine standardmäßige handradbetriebene Konfiguration verwendet einen manuellen mechanischen Betrieb und erfordert daher normalerweise keine externe Stromquelle.

3. Wie dreht man ein Handrad, um einen Absperrschieber zu schließen?

Bei der Hanno-Konfiguration schließt eine Drehung im Uhrzeigersinn das Ventil und eine Drehung gegen den Uhrzeigersinn öffnet es. Beachten Sie immer die Bedienungsanleitung des jeweiligen Ventils.

4. Kann ein Absperrschieber zur Drosselung verwendet werden?

Nein. Absperrschieber sind im Allgemeinen für den vollständig geöffneten oder vollständig geschlossenen Betrieb ausgelegt. Ihre Verwendung zur Drosselung kann zu unerwünschten Strömungsverhältnissen und vorzeitigem Verschleiß führen.

5. Wie oft sollte ein häufig betätigter Handradschieber geschmiert werden?

Hanno empfiehlt, Ventile, die häufig geöffnet und geschlossen werden, mindestens einmal im Monat zu schmieren, wobei die tatsächlichen Wartungsintervalle auch die Servicebedingungen und die Wartungsanweisungen des Herstellers widerspiegeln sollten.

6. Wann sollte ich mich für einen Schieber mit Getriebeantrieb entscheiden?

Eine Getriebekonfiguration kann in Betracht gezogen werden, wenn Ventilgröße, Differenzdruck oder Betriebsdrehmoment eine direkte Handradbetätigung unpraktisch machen. Hanno positioniert Getriebeschieber speziell für Anwendungen, bei denen zusätzliche mechanische Vorteile erforderlich sind.

Fazit: Sind Handradschieber eine kluge Wahl für die Rohrleitungsisolierung?

Für Rohrleitungssysteme, die eine zuverlässige Absperrung anstelle einer kontinuierlichen Durchflussregulierung erfordern, sind Handradschieber nach wie vor eine praktische und vielseitige Wahl. Aufgrund ihrer unkomplizierten mechanischen Struktur, der manuellen Bedienung, der stabilen Dichtungsschnittstelle und der anpassbaren Materialkonfigurationen eignen sie sich für viele industrielle und zivile Anwendungen. Die Auswahl der richtigen Größe, Druckstufe, des richtigen Materials, des richtigen Anschlusses und der richtigen Betriebskonfiguration ist für eine langfristige Leistung von entscheidender Bedeutung. Wenn Sie zuverlässige Handradschieberventile von einem chinesischen Hersteller beziehen oder Hilfe bei der Anpassung eines Ventils an Ihre Pipeline-Anforderungen benötigen,Kontaktieren Sie unsBei Hanno erhalten Sie Produktspezifikationen, technische Beratung und ein auf Ihr Projekt zugeschnittenes Angebot.
