Kostenloser Schmiedeprozess des Inconel 600-Rückschlagventils

Inconel 600 ist eine Nickel-Chrom-Legierung, die für ihre gute Oxidationsbeständigkeit bei hohen Temperaturen, Korrosionsbeständigkeit und stabile mechanische Eigenschaften bekannt ist. Aufgrund dieser Eigenschaften wird es häufig in anspruchsvollen Industrieumgebungen wie chemischen Verarbeitungsanlagen, Wärmebehandlungssystemen und Hochtemperatur-Rohrleitungsanwendungen eingesetzt.

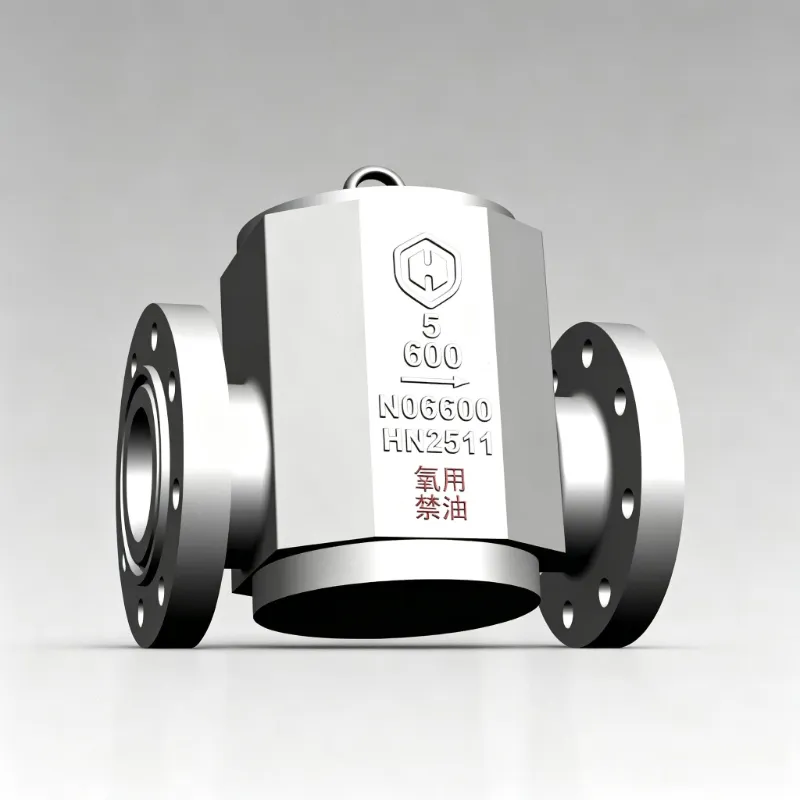

EinRückschlagventil aus Inconel 600soll einen Rückfluss in Rohrleitungssystemen verhindern und die korrekte Fließrichtung des Mediums aufrechterhalten. Für Anwendungen mit erhöhten Temperaturen oder korrosiven Umgebungen erfordert der Ventilkörper eine zuverlässige Materialleistung und strukturelle Integrität. Freischmieden wird üblicherweise zur Herstellung hochlegierter Ventilkomponenten eingesetzt, da es die Materialdichte verbessern und die innere Metallstruktur optimieren kann.

Eigenschaften des Inconel 600-Materials zum Ventilschmieden

Inconel 600 besteht hauptsächlich aus Nickel, Chrom und Eisen. Der hohe Nickelgehalt sorgt für Korrosionsbeständigkeit, während Chrom die Oxidationsbeständigkeit bei hohen Temperaturen verbessert. Im Vergleich zu herkömmlichen Stählen weisen Nickelbasislegierungen jedoch andere Schmiedeeigenschaften auf, die eine sorgfältige Prozesskontrolle erfordern.

Hohe Verformungsbeständigkeit

Inconel 600 weist bei der Warmumformung einen relativ hohen Verformungswiderstand auf. Eine ordnungsgemäße Kontrolle der Schmiedetemperatur ist erforderlich, um die Schmiedebelastung zu reduzieren und eine gleichmäßige Verformung im gesamten Material sicherzustellen.

Geringe Wärmeleitfähigkeit

Da Legierungen auf Nickelbasis im Vergleich zu vielen Stahlmaterialien eine geringere Wärmeleitfähigkeit aufweisen, erfordert der Erwärmungsprozess kontrollierte Temperaturerhöhungen, um die durch ungleichmäßige Erwärmung verursachte thermische Belastung zu reduzieren.

Anforderungen für gleichmäßiges Schmieden

Als druckführendes Bauteil erfordert der Ventilkörper eine gute strukturelle Kontinuität. Richtige Freischmiedevorgänge tragen dazu bei, die innere Struktur zu verfeinern und die Gesamtkonsistenz des Schmiedeteils zu verbessern.

Herstellungsprozess des Inconel 600-Rückschlagventils durch Freischmieden

1. Rohstoffinspektion und -vorbereitung

Vor dem Schmieden werden Inconel 600-Rohstoffe überprüft, um Materialqualität, chemische Zusammensetzung und Oberflächenqualität zu bestätigen. Qualifizierte Materialien werden dann entsprechend den erforderlichen Schmiedemaßen zugeschnitten, sodass ausreichend Bearbeitungsspielraum für nachfolgende Prozesse verbleibt.

2. Erhitzungsprozess

Vor dem Freischmieden wird der Inconel 600-Knüppel unter kontrollierten Bedingungen erhitzt, um eine geeignete Plastizität für die Verformung zu erreichen. Der Erhitzungsprozess muss eine gleichmäßige Temperatur im gesamten Material gewährleisten und gleichzeitig eine übermäßige Haltezeit bei hohen Temperaturen vermeiden.

Wichtige Überlegungen beim Erhitzen sind:

• Kontrollierte Heizrate zur Reduzierung der thermischen Belastung.
• Gleichmäßige Temperaturverteilung im Barren.
• Vermeiden Sie übermäßiges Kornwachstum durch längeres Erhitzen.

3. Freies Schmieden und Formen

Der Freischmiedeprozess formt durch mehrere Verformungsvorgänge nach und nach die Grundform des Inconel 600-Rückschlagventilkörpers. Im Gegensatz zum Gesenkschmieden verwendet das Freischmieden allgemeine Schmiedewerkzeuge und bietet eine größere Flexibilität für große oder kundenspezifische Komponenten.

Aufregend

Durch das Stauchen wird der Barren entlang seiner axialen Richtung komprimiert, wodurch die Querschnittsfläche vergrößert und die Materialkompaktheit verbessert wird. Dieser Vorgang trägt dazu bei, die innere Lockerheit zu reduzieren und die Schmiedestruktur zu verbessern.

Herausziehen

Durch das Herausziehen verändern sich die Länge und die Querschnittsform des Barrens. Die richtige Kontrolle der Verformung trägt dazu bei, ein kontinuierliches Metallflussmuster im Inneren des geschmiedeten Ventilkörpers zu erzeugen.

Stanzen und Locherweiterung

Bei Rückschlagventilkörpern mit internen Durchflusskanälen können Stanz- und Locherweiterungsvorgänge verwendet werden, um die grundlegende Innenstruktur zu erstellen und gleichzeitig die Bearbeitungszugabe für die Endbearbeitung beizubehalten.

Endgültige Schmiedeanpassung

Nach mehreren Schmiedevorgängen wird der geschmiedete Körper vor der Bearbeitung angepasst, um die erforderliche Gesamtform und die erforderlichen Abmessungen zu erreichen.

Wärmebehandlung nach dem Schmieden

Nach dem Freischmieden werden Rückschlagventil-Schmiedeteile aus Inconel 600 in der Regel einer Wärmebehandlung unterzogen, um die strukturelle Stabilität zu verbessern und die bei der Verformung entstehenden Restspannungen abzubauen.

Zu den Hauptzwecken der Wärmebehandlung gehören:

• Verbesserung der strukturellen Einheitlichkeit.
• Reduzierung der Eigenspannung beim Schmieden.
• Verbesserung der Stabilität unter Betriebsbedingungen.

Der spezifische Wärmebehandlungsprozess hängt von den Produktanforderungen, der Materialbeschaffenheit und der Anwendungsumgebung ab.

Bearbeitungsprozess des geschmiedeten Ventilkörpers

Nach dem Schmieden und der Wärmebehandlung muss der Ventilkörper aus Inconel 600 präzise bearbeitet werden, um die vorgesehenen Abmessungen und Dichtleistung zu erreichen.

Zu den typischen Bearbeitungsvorgängen gehören:

• Außenbearbeitung des Ventilkörpers.
• Bearbeitung von Strömungskanälen.
• Bearbeitung von Dichtflächen.
• Bearbeitung der Verbindungsenden.
• Endgültige Maßbearbeitung.

Da Inconel 600 als schwer zerspanbare Legierung gilt, sind geeignete Schneidwerkzeuge und optimierte Bearbeitungsparameter erforderlich, um die Verarbeitungseffizienz und Oberflächenqualität aufrechtzuerhalten.

Qualitätsprüfung des geschmiedeten Inconel 600-Rückschlagventils

Als drucktragende Ventilkomponente erfordert ein Inconel 600-Rückschlagventil während der gesamten Herstellung eine strenge Qualitätskontrolle.

Prüfung der chemischen Zusammensetzung

Um zu bestätigen, dass die Materialzusammensetzung den Anforderungen der Inconel 600-Legierungsspezifikationen entspricht, wird eine chemische Analyse durchgeführt.

Zerstörungsfreie Prüfung

Zu den gängigen zerstörungsfreien Prüfmethoden gehören:

• Ultraschallprüfung (UT)
• Flüssigkeitseindringprüfung (PT)

Diese Inspektionen helfen dabei, interne Diskontinuitäten und Oberflächenfehler zu identifizieren.

Maßprüfung

Kritische Abmessungen des geschmiedeten Ventilkörpers werden anhand von Konstruktionszeichnungen überprüft, um eine ordnungsgemäße Montage und Funktion sicherzustellen.

Druckprüfung

Das fertige Rückschlagventil wird vor der Auslieferung einer Druckprüfung unterzogen, um die Druckfestigkeit und die Dichtleistung zu überprüfen.

Vorteile des Freischmiedens für die Herstellung von Inconel 600-Rückschlagventilen

Verbesserte Materialausnutzung

Durch freies Schmieden kann sich das Material der endgültigen Form des Ventilkörpers annähern, wodurch unnötige Bearbeitungszugabe reduziert und der Materialverbrauch verbessert wird.

Bessere interne Struktur

Die plastische Verformung beim Schmieden trägt zur Verbesserung der Materialkompaktheit bei und fördert eine kontinuierlichere innere Struktur.

Geeignet für kundenspezifische und große Komponenten

Da das freie Schmieden nicht durch feste Formen eingeschränkt ist, bietet es Flexibilität für die Herstellung von Ventilkörpern in Sondergrößen und hochlegierten Komponenten.

Abschluss

Die Freischmiedeproduktion von Inconel 600-Rückschlagventilen umfasst mehrere kontrollierte Prozesse, einschließlich Rohmaterialprüfung, Erhitzen, Schmieden, Wärmebehandlung, Bearbeitung und Endprüfung. Jede Stufe beeinflusst die Qualität und Betriebszuverlässigkeit des fertigen Ventils.

Durch die richtige Steuerung des Schmiedeprozesses können Inconel 600-Rückschlagventile die Vorteile von Legierungsmaterialien auf Nickelbasis voll ausnutzen und eine stabile Leistung für Hochtemperatur-, korrosive und anspruchsvolle Industrieanwendungen bieten.
