Wann sollte man einen getriebebetriebenen Absperrschieber anstelle eines standardmäßigen Handrad-Absperrschiebers wählen?

Bei der Auswahl von Absperrschiebern stehen viele Käufer vor der Frage: Beide werden manuell betätigt. Warum verwenden einige Absperrschieber Standardhandräder, während bei großen Einheiten Getriebebaugruppen erforderlich sind?

Tatsächlich ist der getriebebetriebene Absperrschieber kein einfacher Ersatz für Standard-Handrad-Absperrschieber. Der Hauptunterschied liegt in den Betätigungsmethoden. Die endgültige Wahl hängt von den realen Betriebsbedingungen ab: Ventilgröße, Druck, Differenzdruck, Betriebsdrehmoment und Zugangsbedingungen vor Ort.

Treffen Sie Ihre Entscheidungen nicht allein aufgrund des Nenndurchmessers oder des Nenndrucks. Der richtige Ansatz besteht darin, das tatsächliche Betriebsdrehmoment zu überprüfen und zu überprüfen, ob die Handkraft für den Ventilbetrieb ausreicht.

Wie funktioniert ein Standard-Handradschieber?

Ein Standard-Handradschieber treibt die Spindel direkt über die Handraddrehung an. Bediener drehen das Handrad, um die Spindel und die Schieberscheibe nach oben und unten zu bewegen und so die Rohrleitung zu öffnen oder zu schließen.

Aufgrund seiner einfachen Struktur und weniger Übertragungsteile wird dieses Design häufig für kleine bis mittelgroße Absperrschieber eingesetzt.

Geeignete Szenarien für Standard-Handradschieber

• Niedriges Betätigungsdrehmoment des Ventils
• Ausreichend Platz vor Ort für direkte manuelle Bedienung
• Seltene Öffnungs-Schließ-Zyklen
• Präferenz für einfache Struktur und geringen Wartungsaufwand

Beispielsweise funktioniert ein mittelgroßer Absperrschieber für die allgemeine Wasserversorgung mit niedrigem Arbeitsdruck, geringem Differenzdruck am Ventil und zugänglichem Handrad normalerweise gut mit Standard-Handradbetätigung.

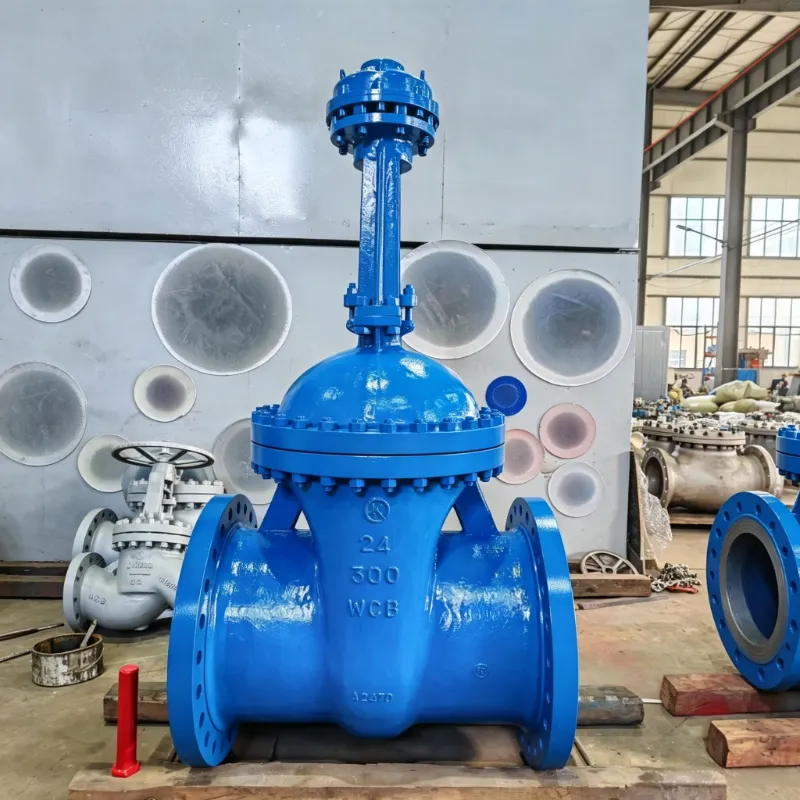

Welche Funktion hat ein getriebebetriebener Absperrschieber?

Ein getriebebetriebener Absperrschieber installiert ein mechanisches Zahnradgetriebe zwischen Handrad und Ventilschaft. Durch die Getriebeuntersetzung wird das Ausgangsdrehmoment erhöht, sodass der Bediener das Ventil mit deutlich weniger Handkraft öffnen oder schließen kann.

Bitte beachten Sie: Das Getriebe verändert weder den internen Rohrleitungsdruck noch verringert es den mittleren Druck. Es löst nur das Problemunzureichende manuelle Betätigungskraft.

Schlüsselprobleme, die durch Getriebebetätigung gelöst werden

• Reduzieren Sie den manuellen Kraftaufwand für die Ventilbetätigung
• Stützventile mit hohem Losbrechmomentbedarf
• Geeignet für große Arbeitsbedingungen und hohe Belastungen
• Geeignet für Einbauorte mit begrenztem Betriebsraum

Wie wirken sich Druck und Differenzdruck auf den Betrieb des Absperrschiebers aus?

Viele Quellen geben einfach an: „Hochdruckventile brauchen Getriebe“, was nicht ganz korrekt ist.

Ein kritischer Faktor für Schwierigkeiten beim Öffnen des Ventils istDifferenzdruck— der Druckunterschied zwischen der Ein- und Auslaufseite des Ventils.

Zum Beispiel:

Auch wenn beide Szenarien einen gemeinsamen Vordruck von 10 bar haben, weist Szenario B einen Differenzdruck von 8 bar auf. Zum Anheben der Torscheibe ist eine deutlich höhere Kraft erforderlich.

Der grundlegende physikalische Zusammenhang lässt sich wie folgt zusammenfassen:

Kraft = Druck × Fläche

Bei fester Drucklagerfläche erzeugt ein höherer Differenzdruck eine größere Wirkkraft.

Dennoch kann das tatsächliche Betriebsdrehmoment nicht allein aus dem Druck berechnet werden. Es wird auch durch die Ventilabmessungen, das Design der Schieberscheibe, die Schaftkonstruktion, die Dichtungskonfiguration und den Reibungsverlust beeinflusst.

Warum können wir das Getriebe nicht ausschließlich anhand der Ventilgröße auswählen?

In der Ingenieurspraxis herrscht ein weit verbreitetes Missverständnis:

„Je größer der DN, desto notwendiger wird ein Getriebe.“

Diese Schlussfolgerung ist irreführend.

Nehmen Sie als Beispiel einen DN300-Absperrschieber:

• Eine DN300-Einheit, die in einem Niederdruckwassersystem mit niedrigem Differenzdruck installiert ist, funktioniert möglicherweise weiterhin mit einem Standardhandrad.
• Eine weitere DN300-Einheit für Hochleistungs-Industrierohrleitungen mit hohem Differenzdruck beim Öffnen erfordert Getriebeunterstützung.

Daher ist die Nenngröße nur ein Referenzindex. Ausschlaggebend für die Betätigungsauswahl ist das tatsächliche Betätigungsdrehmoment.

Wichtige Parameter, die bei der Spezifikation von getriebebetriebenen Absperrschiebern überprüft werden müssen

Fordern Sie für große oder kritische Industrieanwendungen die folgenden Daten von Ihrem Ventilhersteller an:

Besonders wichtig ist das Losbrechmoment. Ventile, die über längere Zeiträume geschlossen bleiben, benötigen oft ein zusätzliches Drehmoment, um den statischen Widerstand beim Öffnen zu überwinden.

Wann sollten Standard-Handradschieber verwendet werden?

Standard-Handradschieber werden bevorzugt für:

• Kleine bis mittlere Nenngrößen
• Niedrige Betriebsfrequenz
• Einfacher physischer Zugang für Bediener
• Betriebsdrehmoment im akzeptablen manuellen Bereich
• Anwendungen, die eine einfache Struktur und eine bequeme Wartung erfordern

Wann sollten getriebebetriebene Absperrschieber eingesetzt werden?

Getriebegesteuerte Absperrschieber werden empfohlen für:

• Große Industrieschieber
• Arbeitsbedingungen, die ein hohes Losbrechmoment erfordern
• An schwer zugänglichen Stellen installierte Ventile
• Fälle, in denen eine direkte manuelle Bedienung schwierig wird
• Systeme, die eine stabile mechanische Betätigungsunterstützung erfordern

Getriebebetriebener Absperrschieber vs. Handrad-Absperrschieber: Wie soll man sich entscheiden?

Konzentrieren Sie sich bei der Auswahl der Betätigungsart nicht nur auf „Wie groß ist das Ventil“ oder „Wie hoch ist der Nenndruck?“. Bewerten Sie alle unten aufgeführten Punkte umfassend:

• Tatsächlicher Arbeitsdruck
• Differenzdruck am Ventilkörper
• Nennweite des Ventils
• Erforderliches Betätigungsdrehmoment
• Einbaubedingungen vor Ort
• Bedienerzugriff und Betriebsmodus

Wenn ein Standardhandrad die Betriebsanforderungen erfüllt, bringt der Einbau eines Getriebes keinen Mehrwert. Wenn der manuelle Betrieb anstrengend wird und ein hohes Drehmoment erforderlich ist, ist die Getriebebetätigung die sinnvolle Lösung.

Abschluss

Es gibt keinen absoluten Gewinner zwischen Standard-Handrad-Absperrschieber und getriebebetriebenem Absperrschieber.

Handradlösungen zeichnen sich durch eine einfache Konstruktion für günstige Betriebsumgebungen aus. Getriebe reduzieren den manuellen Arbeitsaufwand durch mechanische Übertragung, ideal für große, hochbelastete oder schwer zugängliche Installationen.

Der richtige Auswahl-Workflow sollte wie folgt aussehen:

Betriebsbedingungen → Differenzdruck → Betriebsdrehmoment → Auswahl des Antriebstyps

Anstelle der stark vereinfachten Regel:

Größere Ventilgröße = Getriebe erforderlich.
