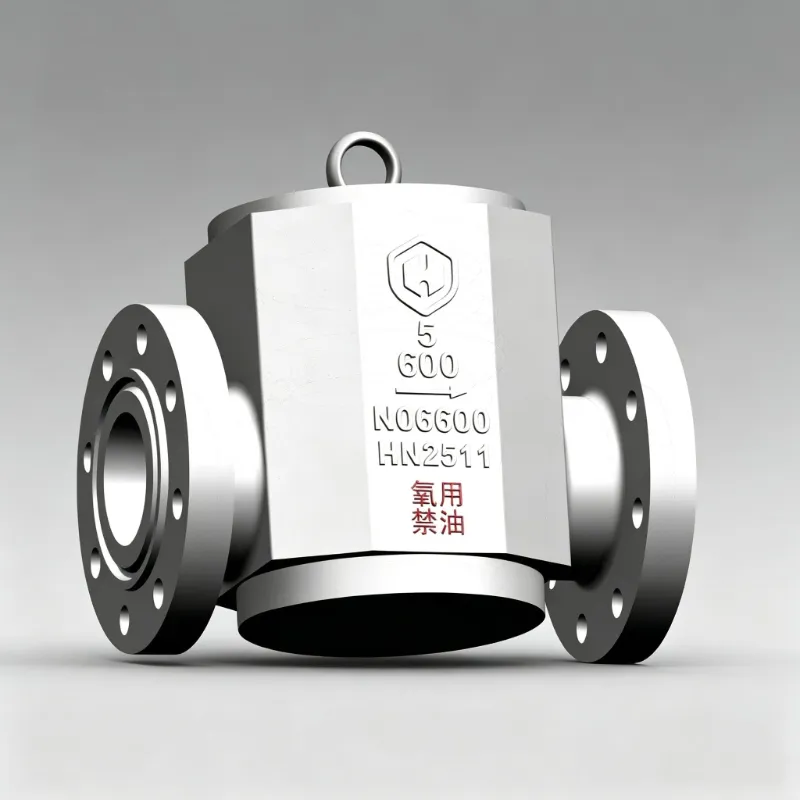

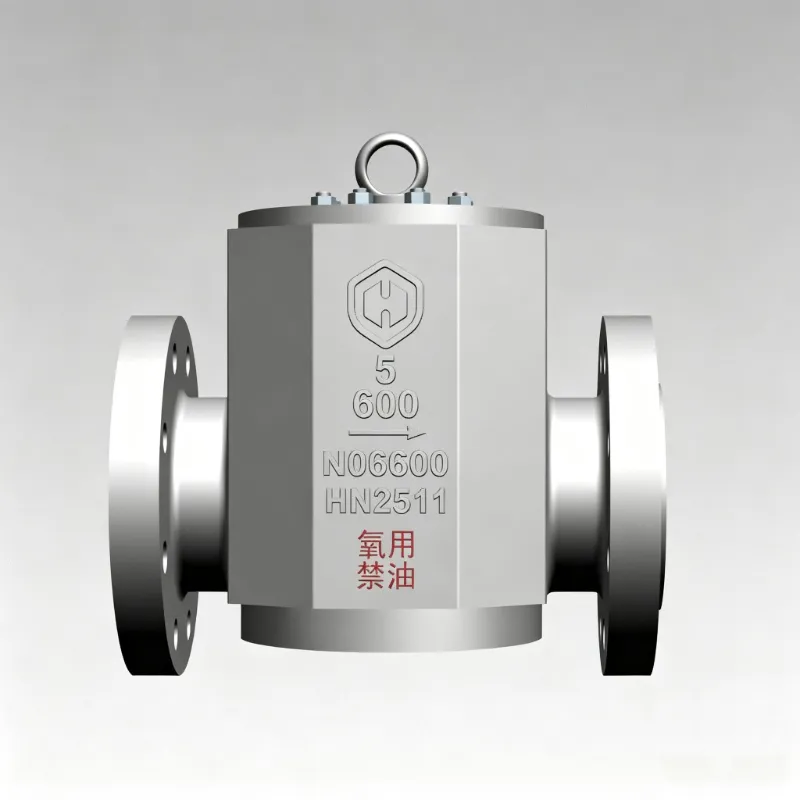

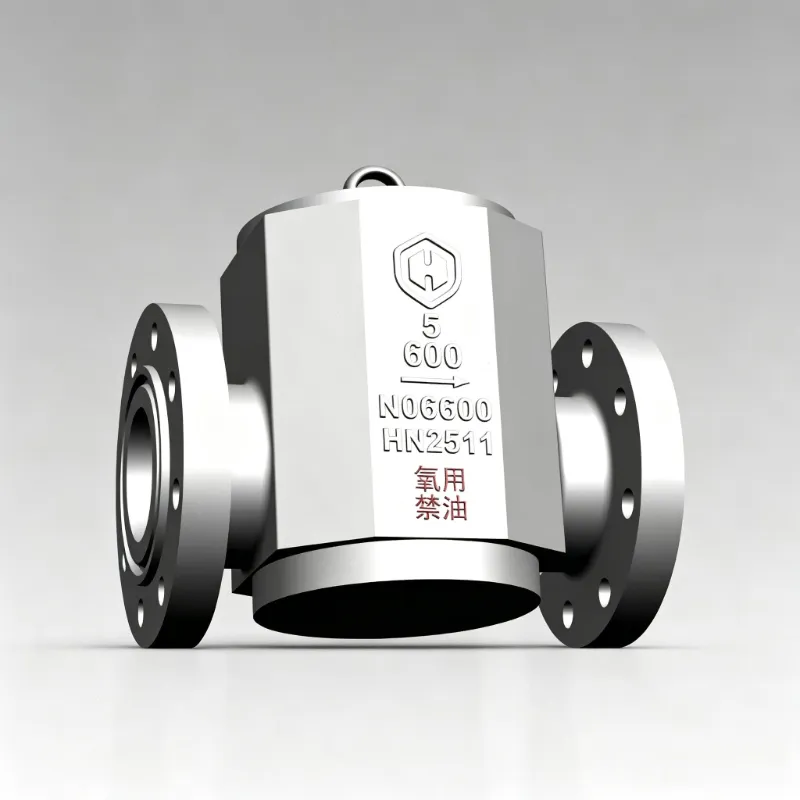

Kostenloses geschmiedetes Rückschlagventil

Hanno Valve stellt in China frei geschmiedete Rückschlagventile für anspruchsvolle Industrieanwendungen her. Dieses Rückschlagventil ist aus Inconel 600-Material gefertigt und für den Sauerstoffbetrieb ausgelegt. Alle Ventilteile werden vor der Auslieferung einer strengen Entfettungsbehandlung unterzogen.

Design des Rückschlagventils für Einwegströmung

Ein Rückschlagventil ist ein automatisches Ventil, das den Flüssigkeitsfluss in eine Richtung ermöglicht und den Rückfluss verhindert.

Dieses frei geschmiedete Rückschlagventil verwendet eine Schwingscheibe. Die Scheibe bewegt sich mit der Richtung des Mediums und schließt sich bei Rückfluss und verhindert so einen Rückfluss in der Rohrleitung.

Das Ventil eignet sich für Anwendungen, bei denen ein Rückflussschutz für Rohrleitungen und angeschlossene Geräte erforderlich ist.

Freies Schmieden und Inconel 600-Material

Dieses Ventil wird im Freischmiedeverfahren hergestellt. Im Vergleich zu einer herkömmlichen Gussstruktur kann der Schmiedeprozess zu verbesserten mechanischen Eigenschaften und einer verfeinerten Kornstruktur führen.

Das Ventil verwendet Inconel 600, eine Nickel-Chrom-Legierung, die für Anwendungen verwendet wird, die Korrosionsbeständigkeit und Hochtemperaturleistung erfordern.

Gemäß den bereitgestellten technischen Anforderungen unterliegt das Material auch Anforderungen an die chemische Zusammensetzung, die Wärmebehandlung und die metallografische Struktur.

Entwickelt für den Sauerstoffbetrieb

Bei der Sauerstoffversorgung wird besonderer Wert auf die Sauberkeit der Ventilkomponenten gelegt.

Für diese Anwendung werden alle Teile des Ventils einer strengen Entfettungsbehandlung unterzogen. Der Entfettungsprozess ist ein wichtiger Teil der Vorbereitung des Ventils für den Sauerstoffbetrieb.

Die mitgelieferten technischen Anforderungen legen auch reinheitsbezogene Anforderungen an das Ventil und seine Komponenten fest.

Technische Spezifikationen

1. Stückliste (BOM)

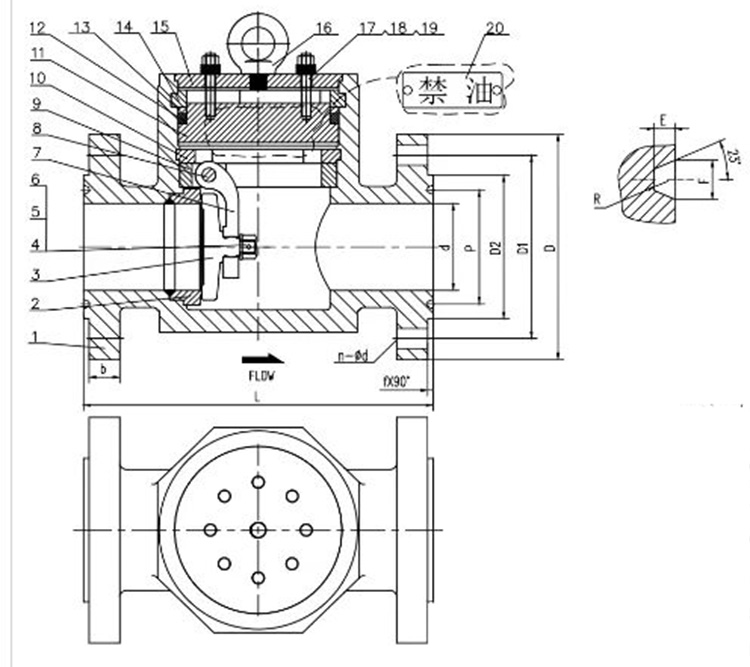

2. Maßangaben

Anwendbare Standards

Das Ventil wurde gemäß den in der mitgelieferten technischen Dokumentation angegebenen Normen konstruiert und geprüft.

API 594

Als Konstruktionsstandard für dieses Rückschlagventil ist API 594 festgelegt.

API 598

API 598 ist für die Ventilinspektion und Druckprüfung spezifiziert. Die mitgelieferte Zeichnung gibt einen Schalenprüfdruck von 154 bar, einen Sitzprüfdruck von 113 bar und einen Niederdruck-Dichtungstest von 6 bar an.

ASME B16.5

Die Flanschabmessungen und Anschlussanforderungen entsprechen ASME B16.5, wie in der technischen Dokumentation angegeben.

ASME B16.10

Die Baulänge ist nach ASME B16.10 ausgelegt.

Inspektions- und Qualitätsanforderungen

Die von Hanno Valve bereitgestellten technischen Anforderungen legen Prüfanforderungen für Material, druckführende Teile, Ventilkörperkomponenten und Endprüfungen fest.

Zu den Anforderungen gehören:

Kontrolle der chemischen Zusammensetzung des angegebenen Materials

Wärmebehandlung gemäß den geltenden ASTM- und EN-Anforderungen

Metallografische Inspektion gemäß ASTM E381

100 % UT- und PT-Inspektion für spezifizierte druckführende Teile

100 % RT-Inspektion für spezifizierte Gussventilkomponenten

Druckprüfung gemäß den spezifizierten API 598-Anforderungen

Anforderungen an die antistatische Leistung

Strenge Entfettungsbehandlung für den Sauerstoffbetrieb

Für die antistatische Leistung schreiben die technischen Anforderungen einen Erdungswiderstand von weniger als 10 Ω und einen Flansch-zu-Flansch-Widerstand von weniger als 0,03 Ω vor.

Herstellungsdetails

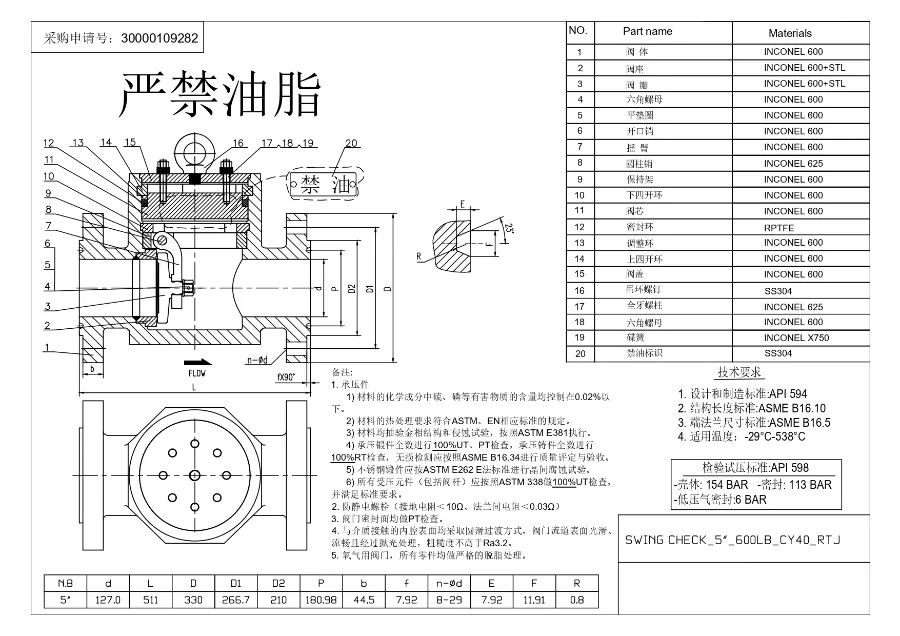

In der technischen Zeichnung ist ein 5-Zoll-Ventil mit einem Nenndurchmesser von 127 mm und einer Baulänge von 511 mm angegeben.

In den mitgelieferten technischen Anforderungen ist auch der anwendbare Temperaturbereich mit -29 °C bis 538 °C angegeben.

Diese maßlichen und technischen Anforderungen dienen als Referenz für die technische Auswahl, die Installation von Rohrleitungen und die Inspektion.

Über Hanno Valve

Hanno Valve ist die Ventilmarke von Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo verfügt über mehr als 25 Jahre Erfahrung in der Ventilherstellung und hat seinen Sitz im Bihu Valve Industry Area in Lishui, Zhejiang, China. Das Unternehmen verfügt über eine Produktionsfläche von rund 18.000 m² und beschäftigt mehr als 150 Mitarbeiter, darunter über 32 leitende Techniker.

Zu den Hauptprodukten des Unternehmens gehören:

Absperrschieber

Rückschlagventile

Kugelventile

Kraftwerksventile

Hengnuo betreibt außerdem eine eigene Gießerei. Die Gießerei nutzt die Technologie der vorbeschichteten Sande, um Gussteile für die Ventilherstellung des Unternehmens herzustellen.

Hanno-Ventil-Produktionskapazität

Häufig gestellte Fragen

Was für ein Rückschlagventiltyp ist das?

Hierbei handelt es sich um ein Rückschlagventil vom Schwenktyp. Das Ventil verwendet eine Schwingscheibe, um den Durchfluss in eine Richtung zu ermöglichen und den Rückfluss zu verhindern.

Welches Material wird für dieses frei geschmiedete Rückschlagventil verwendet?

Das Ventil ist aus Inconel 600-Material gefertigt.

Ist dieses Ventil für den Sauerstoffbetrieb ausgelegt?

Ja. Die mitgelieferten Produktinformationen spezifizieren das Ventil für den Sauerstoffbetrieb und alle Ventilteile werden einer strengen Entfettungsbehandlung unterzogen.

Welche Normen sind für das Ventil vorgeschrieben?

Die mitgelieferte technische Dokumentation spezifiziert API 594, API 598, ASME B16.5 und ASME B16.10.

Was ist der anwendbare Temperaturbereich?

Der spezifizierte anwendbare Temperaturbereich beträgt -29 °C bis 538 °C.

Welche Größe ist in der technischen Zeichnung dargestellt?

Die mitgelieferte Zeichnung zeigt ein 5-Zoll-Ventil mit einem Nenndurchmesser von 127 mm und einer Baulänge von 511 mm.
