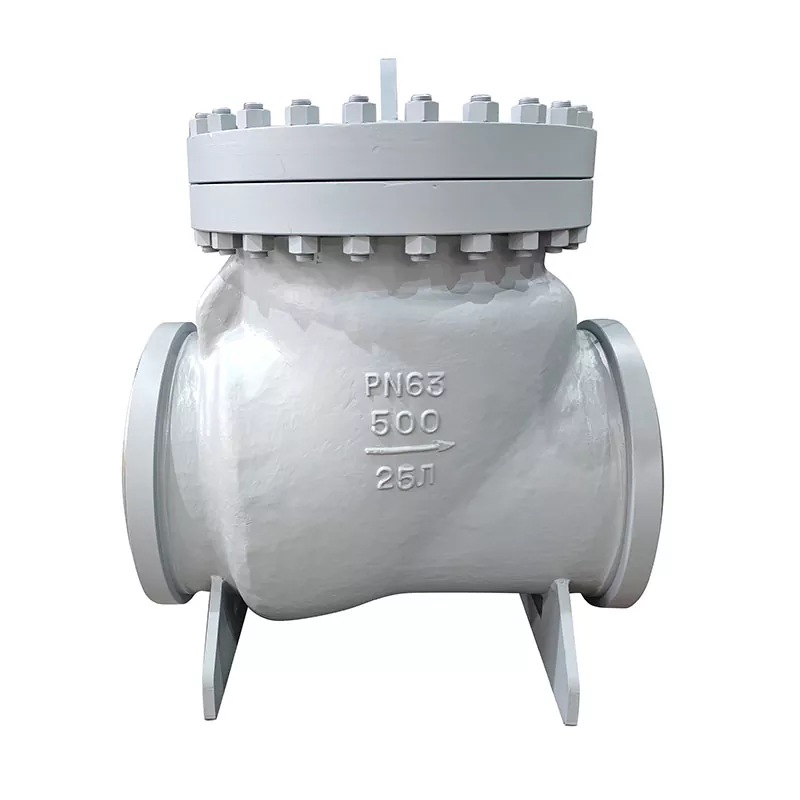

Rückschlagventile

Hanno Valve ist ein professioneller Hersteller von Rückschlagventilen von DN50 bis DN1200, PN10 bis PN250 für WCB, LCB, LCC, WC6, C5, CF8, CF8M, 4A, 5A, 6A, 904L usw. Rückschlagventile von Hanno Valve sind gemäß API-, GB-, GOST-, DIN- usw. Standards.

Anfrage absenden

Produktbeschreibung

Einführung zu Rückschlagventilen:

Die Hanno-Ventil-Rückschlagventile verfügen über eine interne Kipphebel-Drehöffnungsstruktur. Alle öffnenden und schließenden Teile des Ventils sind im Ventilkörper installiert und dringen nicht in den Ventilkörper ein. Abgesehen von der im Mittelflansch verwendeten Dichtung und dem Dichtring gibt es insgesamt keine äußere Leckagestelle. Die Kipphebelrohr- und Ventilentriegelungsverbindung der Rückschlagventile verfügt über eine kugelförmige Verbindungsstruktur, die dem Ventil einen gewissen Freiheitsgrad innerhalb eines 360-Grad-Bereichs und einen entsprechenden Mikropositionsausgleich verleiht. Geeignet für saubere Medien, nicht geeignet für Medien mit Feststoffpartikeln und hoher Viskosität. Einsetzbar für verschiedene Medien wie Wasser, Dampf, Öl, Salpetersäure, Essigsäure, stark oxidierende Medien und Harnstoff. Wird hauptsächlich in Pipelines für die Erdöl-, Chemie-, Pharma-, Düngemittel-, Elektrizitäts- und andere Industriezweige verwendet.

‌Die Hauptmerkmale von Rückschlagventilen sind gute Dichtleistung, einfacher Aufbau, kleines Volumen, geringes Gewicht, geringer Flüssigkeitswiderstand, geeignet für alle Arten von Arbeitsbedingungen des Rohrleitungssystems. ‌Die Rückschlagventile hängen vom Druck des Mediums zum Öffnen und Schließen ab. Wenn das Medium vorwärts fließt, wird der Ventilteller durch das Fluid angehoben, das Medium strömt hindurch; Wenn das Medium zurückfließt, fällt der Ventilteller unter der Wirkung seiner eigenen Schwerkraft und des umgekehrten Schubs der Flüssigkeit und schließt die Ventilöffnung, um den Rückfluss des Mediums zu verhindern.

Produktparameter

DN	L	D	D1	D2	f	b	nicken	H	T
50	230	160	125	87	4	20	4-18	135	8
65	290	180	145	109	4	22	8-18	145	9
80	310	195	160	120	4	22	8-18	170	10
100	350	230	190	149	4	24	8-22	190	12
125	400	270	220	175	4	28	8-26	220	14
150	480	300	250	203	4	30	8-26	250	14
200	550	375	320	259	4	38	12-30	320	16
250	650	445	385	312	4	42	12-33	365	16
300	750	510	450	363	5	46	16-33	410	17
350	850	570	510	421	5	52	16-33	450	21
400	950	655	585	473	5	58	16-39	485	21
450	1050	680	610	523	5	60	20-39	550	22
500	1150	755	670	575	5	62	20-45	580	22
600	1350	890	795	677	6	63	20-52	650	22
700	1450	995	900	777	6	68	24-52	690	27
800	1850	1135	1030	877	6	76	24-56	755	27

Materialien

Swing Check Valves

NEIN.	Teilename	Materialien
1	Körper	25L
2	Sitzfläche	13Cr
3	Scheibe	25L+13Cr
4	Scheibenmutter	A194-8
5	Scharnier	25L
6	Arm Pin	13Cr
7	Nuss	A194-2H
8	Bolzen	A193-B7
9	Motorhaube	25L
10	Dichtung	304+Graphit
11	Unterstützung	25L
12	Bolzen	A194-B8
13	Augenschraube	A193-B7
