Stahlschieber

Unter Stahlschiebern versteht man Schieber, die aus metallischen Stahlgussteilen hergestellt werden. Sie unterscheiden sich von Schiebern aus Gusseisen, Schiebern aus geschmiedetem Stahl und Schiebern aus Temperguss. Die öffnende und schließende Komponente ist die Torplatte, die sich senkrecht zur Flüssigkeitsrichtung bewegt. Der Absperrschieber ist für den vollständig geöffneten oder vollständig geschlossenen Betrieb ausgelegt und darf nicht zur Durchflussregulierung oder -drosselung verwendet werden.

Das Ventil verfügt über zwei Dichtflächen. Bei herkömmlichen Keilschiebern bilden diese Flächen einen keilförmigen Winkel, der je nach Ventilparametern variiert – typischerweise 5° (oder 2°52' für niedrigere Mediumstemperaturen). Die Schieberplatte eines Keilschiebers kann als einteilige starre Platte oder als elastische Platte hergestellt werden, die eine leichte Verformung zulässt, um Winkelabweichungen der Dichtfläche während der Bearbeitung auszugleichen. Elastische Platten bieten erhebliche Vorteile, darunter ein leichteres Öffnen und Schließen, eine verbesserte Abdichtung, einen guten Memory-Effekt der elastischen Komponenten und eine lange Lebensdauer. Sie sind weit verbreitet in Regel- und Fördergeräten für Rohrleitungen in Leitungswasser-, Abwassersystemen, Bau-, Erdöl-, Chemie-, Lebensmittel-, Pharma-, Textil-, Elektrizitäts-, Schifffahrts-, Metallurgie-, Energiesystemen und mehr.

Stahlschieber – Hauptmerkmale

• Geringer Flüssigkeitswiderstand

• Dichtflächen sind weniger anfällig für mittlere Reibung und Erosion

• Müheloses Öffnen und Schließen

• Uneingeschränkte Medienflussrichtung, keine Strömungsstörung, keine Druckreduzierung

• Einfacher Aufbau mit kurzer Baulänge

• Hervorragende Herstellbarkeit

• Breite Materialverfügbarkeit für Hochtemperatur- und Hochdruckbeständigkeit mit breitem Anwendungspotenzial

Materialien

Typische Anwendungen

Anpassung und OEM-Service

Hanno Valve unterstützt die vollständige Anpassung, um Ihre Projektanforderungen zu erfüllen:

• Druckstufe: PN10 – PN420 / Klasse 150 – Klasse 2500

• Größenbereich: DN50 – DN1200 (2" – 48")

• Endanschlüsse: RF, RTJ, BW, SW, Gewinde

• Betriebsart: Handrad, Getriebe, elektrischer Antrieb, pneumatischer Antrieb

• Sonderbeschichtungen: Epoxidharz, FBE, verzinkt, Hochtemperaturfarbe

• Nicht standardmäßige Materialien: Duplex-Edelstahl, Hastelloy, Monel, Inconel (auf Anfrage)

✅ Kurze Lieferzeiten durch hauseigenen Guss und Bearbeitung. ✅ Musterbestellungen und Kleinserien willkommen.

Qualitätssicherung

• 100 % Drucktest (Schale und Sitz) gemäß API 598 / ISO 5208

• 100 % Materialrückverfolgbarkeit (chemische und mechanische Berichte)

• Eigene Gießerei mit vorbeschichtetem Sandverfahren – sorgt für fehlerfreie Gussteile

• Strenge Maßkontrolle während und nach der Bearbeitung

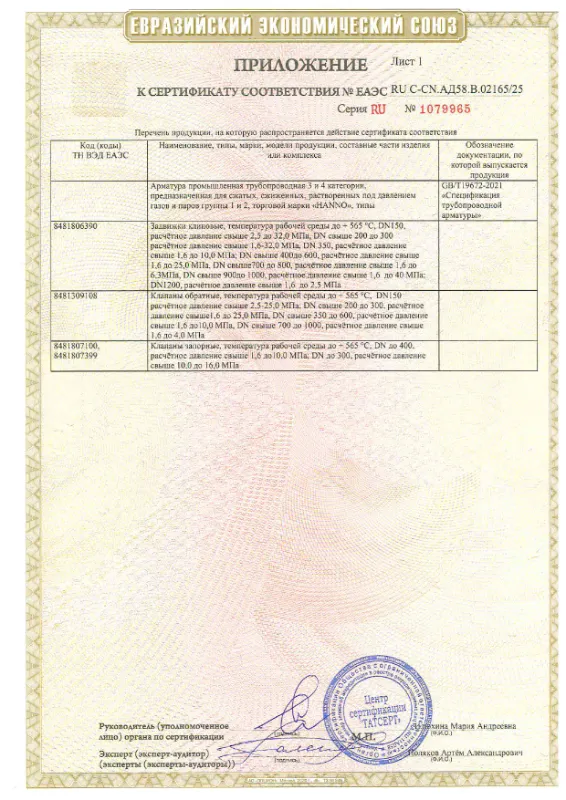

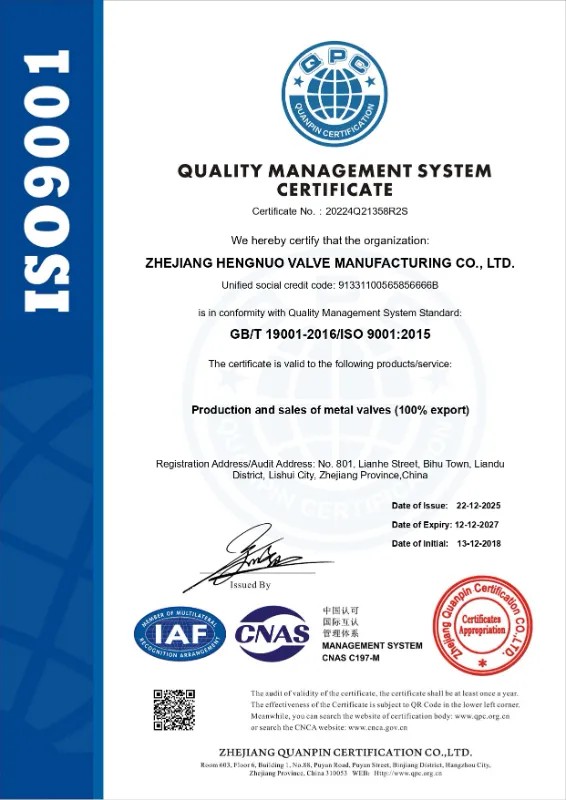

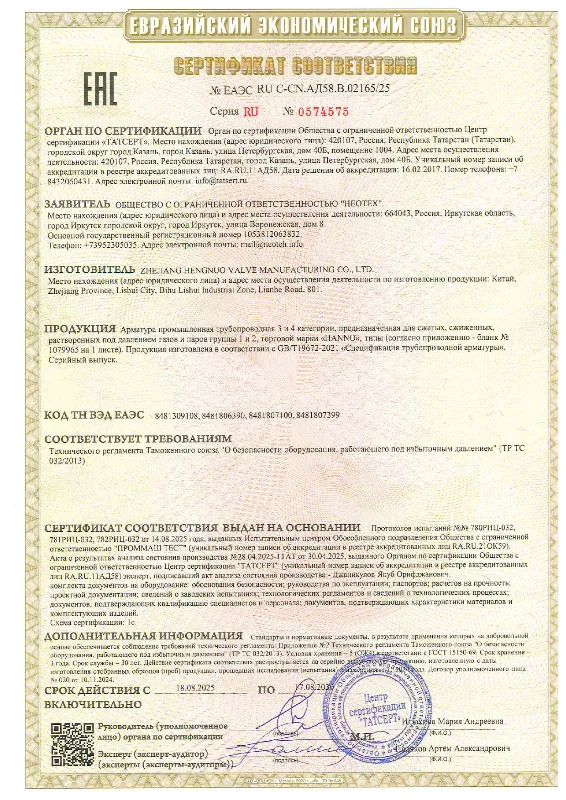

• Verfügbare Zertifizierungen: ISO 9001, API 6D, CE/PED, TS (China-Lizenz für Spezialausrüstung)
