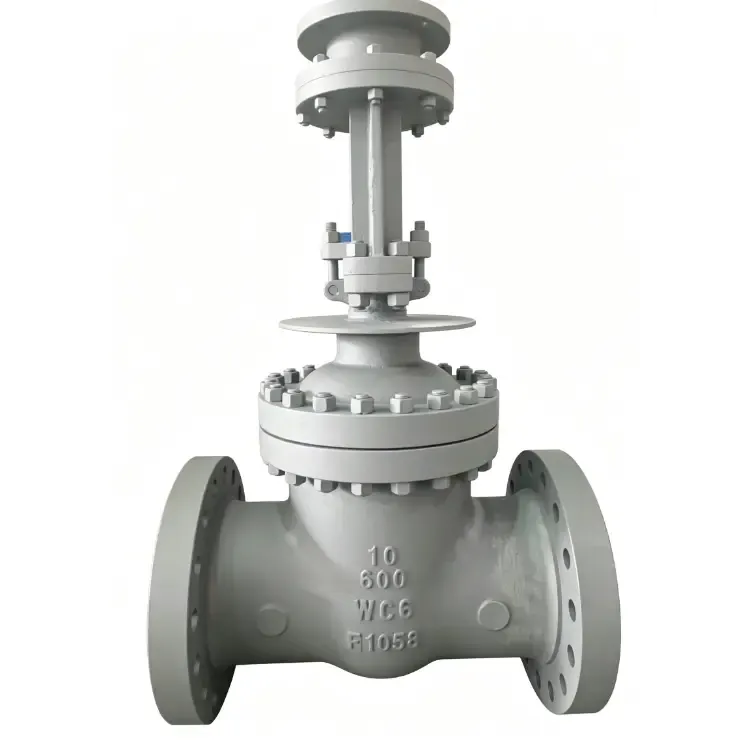

Hochtemperatur-Absperrschieber mit Wärmeableitung

Hanno Valve produziert Hochtemperatur-Absperrschieber mit Wärmeableitung, Thermoöl, Rauchgas und anderen industriellen Einsatzbedingungen. Das Ventil ist mit einer verlängerten Haube und Wärmeableitungsfunktionen ausgestattet und trägt dazu bei, die Wärmeübertragung auf den Packungs- und Schaftdichtungsbereich während des Betriebs zu begrenzen. Kontaktieren Sie Hanno Valve Factory für Spezifikationen, Abmessungen und Anwendungsdetails.

Anfrage absenden

Produktbeschreibung

Der Hochtemperatur-Absperrschieber von Hanno Valve mit Wärmeableitung ist ein speziell entwickeltes Absperrventil, das für eine zuverlässige Absperrung in Thermoflüssigkeitssystemen entwickelt wurde, die bei erhöhten Temperaturen betrieben werden. Durch die Einbeziehung einer verlängerten Haube und einer integrierten Wärmeableitungsstruktur reduziert dieses Ventil effektiv die Wärmeübertragung vom Ventilkörper auf den Schaft, die Packung und den Antrieb. Es wird häufig in Hochtemperaturdampf-, Thermalöl- und Rauchgasanwendungen in der Energieerzeugungs-, Petrochemie-, Raffinerie- und Energieindustrie eingesetzt.

Diese Serie wird von Zhejiang Hengnuo Valve Manufacturing Co., Ltd. unter der Marke Hanno Valve hergestellt und repräsentiert über 25 Jahre Erfahrung in der Ventilherstellung. Das Unternehmen verfügt über eine moderne, 18.000 m² große Produktionsanlage im Zhejiang Lishui Bihu Valve Industry Area, Chinas renommiertem Produktionsstandort für Industrieventile. Mit einer qualifizierten Belegschaft von 150 Mitarbeitern, darunter mehr als 32 leitende technische Ingenieure, hält Hanno Valve während des gesamten Produktionsprozesses strenge Qualitätsstandards ein.

Wichtige Designmerkmale

Wärmeableitungsstruktur

Im Gegensatz zu Standard-Absperrschiebern verfügt dieses Modell über ein speziell entwickeltes Kühlkörpersystem, das kritische Dichtungskomponenten vor extremen Temperaturen schützt:

Erweitertes Oberteil: Vergrößert den Abstand zwischen dem heißen Ventilkörper und dem kühleren Packungsbereich und senkt so die Temperatur an den Stopfbuchsen- und Schaftdichtungen erheblich.

Gerippte oder gerippte Struktur: Die vergrößerte Oberfläche verbessert die natürliche Konvektion und Strahlungskühlung und leitet die Wärme effektiv ab, bevor sie den oberen Schaft und die Packungskammer erreicht.

Luftgekühlte Kammer: Ein Luftspalt oder ein gerippter Abschnitt dient als Wärmebarriere und minimiert die leitende Wärmeübertragung vom Gehäuse zur Motorhaube und zum Stellantrieb.

Hochtemperatur-Packungssystem: Verstärkte Graphit- oder Keramikfaserpackungen sorgen für die Dichtungsintegrität bei hohen Schafttemperaturen und gewährleisten so eine zuverlässige Langzeitleistung.

Dieses Design sorgt für eine längere Lebensdauer der Packung, eine geringere Wartungshäufigkeit und eine verbesserte Bedienersicherheit.

Materialauswahl

Um Kriechen, Oxidation und Temperaturwechsel bei hohen Temperaturen standzuhalten, werden die Materialien sorgfältig ausgewählt:

Karosserie und Motorhaube: A217 WC6/WC9/C5, A351 CF8C

Tor und Sitz: Mit Stellite oder ähnlichen verschleißfesten Legierungen gepanzert

Schaft: A182 F6a, F304, F316 oder ausscheidungsgehärtete Edelstähle

Packung: Flexibler Graphit mit Anti-Extrusionsringen

Technische Spezifikationen

Das Ventil wird nach international anerkannten Standards hergestellt:

Parameter	Spezifikation
Design und Herstellung	API 600
Face-to-Face-Abmessungen	ASME B16.10
Flanschverbindung	ASME B16.5-2020
Druckprüfung	API 598
Shell-Testdruck	154 BAR
Sitzprüfdruck	113 BAR

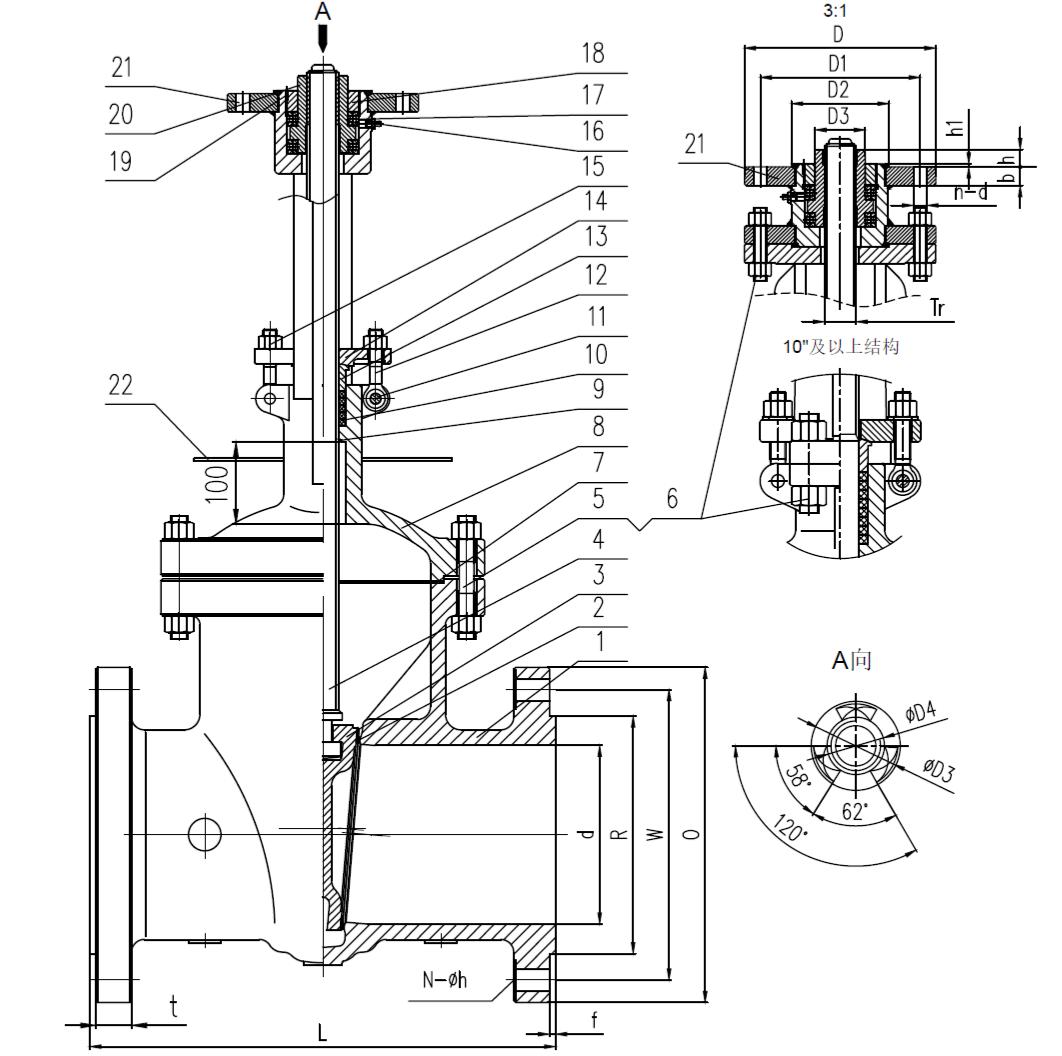

Abmessungsdaten (600LB-Klasse, WC6-Gehäuse, RF-Flansch)

Größe	D	D1	D2	D3	D4	b	h	h1	nicken	Aktuator

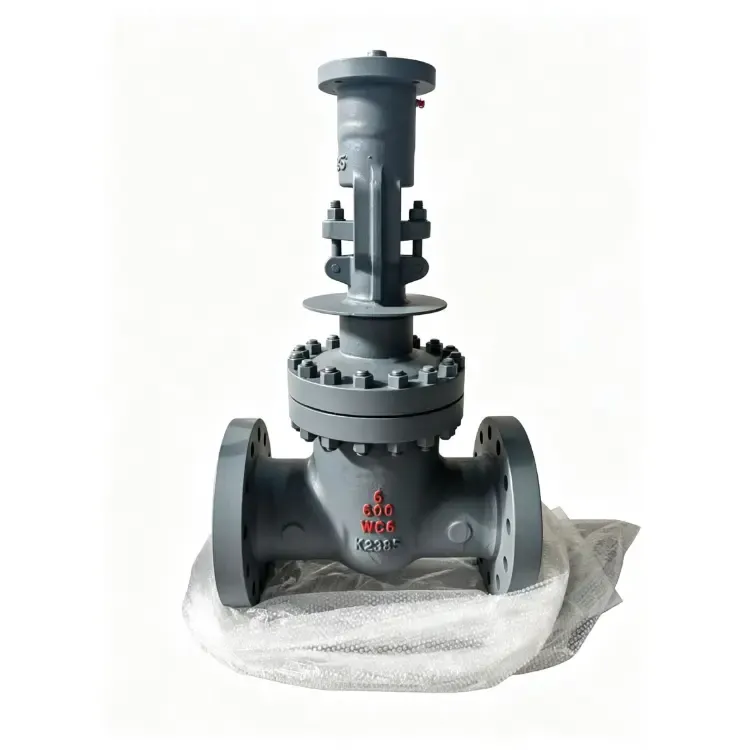

6"	185	160	125	58	42	24	12	4.5	4-14	SYK(M)3601

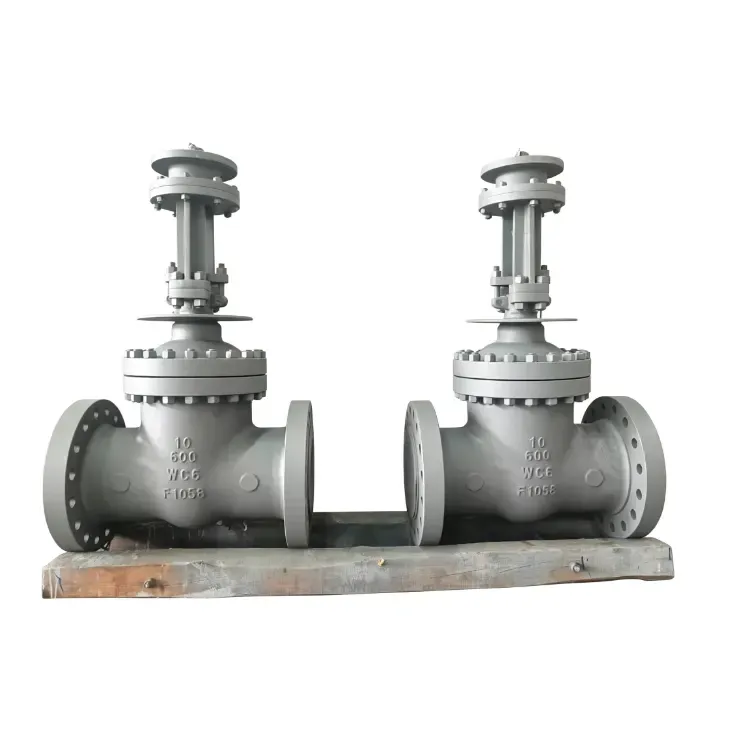

10"	275	235	180	80	52	24	17	4.5	4‑22	SYK(M)5122

Maße in mm

Betriebsdaten (Beispielanwendungen)

Tag-Nr.	Größe	L	W	R	t	f	N-Øh	Drehmoment (N·m)	Wendet sich	Stammgewinde
29XMV-0103	6"	152.4	559	356	292.1	215.9	12-29	380	22	Tr40×8‑LH
29XMV-0101A, 29XMV-0101B, 29XMV-0102AM, 29XMV-0102B, 29XMV-0104	10"	247.7	787	508	431.8	323.8	16-35	950	35	Tr50×8-LH

Qualitätssicherung und Zertifizierungen

Das Qualitätsengagement von Hanno Valve wird durch ein umfassendes Portfolio internationaler Zertifizierungen bestätigt:

Zertifizierung des internationalen Qualitätsmanagementsystems ISO9001

Zertifizierung des Umweltmanagementsystems ISO14001

API 600-Zertifizierung des American Petroleum Institute

CE-Konformitätszertifizierung für Europa

TC 010/032 Russische Zertifizierung

TS-Lizenz für die Herstellung von Spezialgeräten in China

Das Unternehmen betreibt eine eigene Gießerei, die fortschrittliche vorbeschichtete Sandgusstechnologie einsetzt und so hochwertige Präzisionsgussteile mit verbesserter Maßhaltigkeit und kürzeren Produktionsvorlaufzeiten gewährleistet.

Mit mehr als 40 Sätzen professioneller Verarbeitungs- und Prüfausrüstung, einer Produkterfolgsquote von 100 % und unabhängigen Gießereikapazitäten liefert Hanno Valve weltweit zuverlässige Hochleistungsventile für kritische Hochtemperaturanwendungen.
