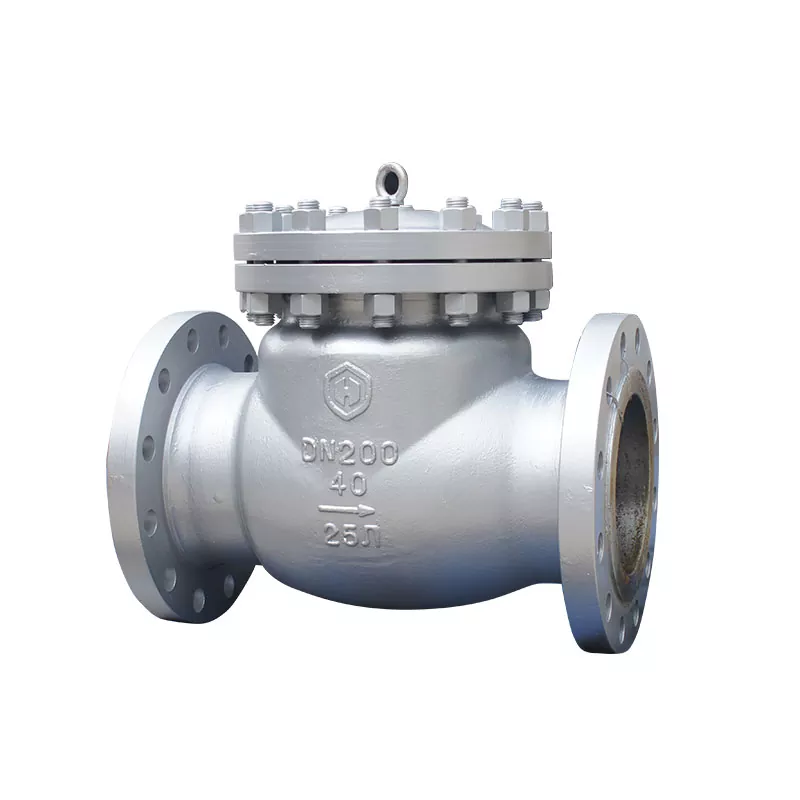

Was ist die Struktur und das Prinzip des Schwungprüfventils?

I. Ventilstruktur

1. Ventilkörper: Es ist der Hauptteil derVentil überprüfen, normalerweise mit einem optimierten Design, um die Flüssigkeitsbeständigkeit zu reduzieren.

2. Ventilabdeckung: Es deckt die Oberseite des Ventilkörpers ab und wird verwendet, um die Teile im Ventil zu reparieren und zu schützen.

3. Ventilscheibe: Es ist eine Schlüsselkomponente des Scheckventils, normalerweise in Form einer Scheibe, und dreht sich um den Stift außerhalb des Ventilsitzkanals.

4. Rocker: Auch ein Rockerarm bezeichnet, ist mit der Ventilscheibe verbunden und wird verwendet, um die Drehung der Ventilscheibe zu unterstützen.

5. Dichtungsring: Es befindet sich zwischen der Ventilscheibe und dem Ventilsitz, um die Versiegelung zu gewährleisten, wenn das Ventil geschlossen ist.

6. Hilfsfeder oder schwere Hammerstruktur: Es wird verwendet, um die Dichtungsleistung des Ventils zu verbessern, insbesondere unter Niederdruckbedingungen.

Nach der Anzahl der Ventilscheiben,,Schwungprüfventilekann in Einzel-Disc-Typen, Doppel-Disc-Typen und Multi-Disc-Typ unterteilt werden. Der Einzel-Disc-Typ eignet sich für Schwungsprüfventile mit mittlerem Kaliber, der Doppel-Disc-Typ ist für größere Durchmesser geeignet, und der Multidisc-Typ eignet sich für große Kaliber-Checkventile, um den Hydraulikschock zu reduzieren.

Ii. Arbeitsprinzip des Ventils

Das Arbeitsprinzip des Schwungprüfventils basiert auf dem Flüssigkeitsdruck und dem Deadgewicht der Ventilscheibe:

1. geschlossener Zustand: Wenn die Flüssigkeit nicht in das Rohrleitungssystem fließt, passt die Ventilscheibe fest gegen den Ventilsitz und bildet einen versiegelten Zustand, um zu verhindern, dass die Flüssigkeit durchläuft.

2. Offener Zustand: Wenn die Flüssigkeit zum Ventil fließt, wirkt der Flüssigkeitsdruck auf der Ventilscheibe, wodurch er sich um den Stift dreht und das Ventil öffnet. Gleichzeitig bleibt die Ventilscheibe aufgrund der Auswirkung der Flüssigkeit offen, sodass die Flüssigkeit normal fließen kann.

3.. Geschlossener Zustand (Rückfluss): Wenn die Flüssigkeit aufhört, in die entgegengesetzte Richtung zu fließen oder in die entgegengesetzte Richtung fließt, dreht sich die Ventilscheibe unter der Wirkung von Deadgewicht oder Federkraft um den Stift und schließt das Ventil, wodurch die Flüssigkeit nach hinten fließt.

Die Ventilscheibe derSchwungprüfventilist mit dem Wipp verbunden und kann sich in einem bestimmten Winkel um den Stift drehen. Wenn die Rohrleitungflüssigkeit in die angegebene Richtung einfließt, ist der Einlassdruck der Ventilscheibe höher als der Auslassdruck. Zu diesem Zeitpunkt wird die Ventilscheibe vom Ventilsitz weggeschoben und dreht sich um den Stift um eine bestimmte Position, und das Ventil befindet sich im offenen Zustand. Wenn die Flüssigkeit von rechts nach links fließt, dh, umgekehrter Fluss, ist der Druck auf der rechten Seite der Ventilscheibe höher als der Druck auf der linken Seite. Die durch die Druckdifferenz auf beiden Seiten erzeugte Kraft drückt die Ventilscheibe gegen den Ventilsitz, und die Flüssigkeit kann nicht durchlaufen, sodass das Medium nicht zurückfließen kann. und je größer der Flüssigkeitsdruck, desto enger wird die Dichtfläche gepresst und desto besser der Dichtungseffekt.
