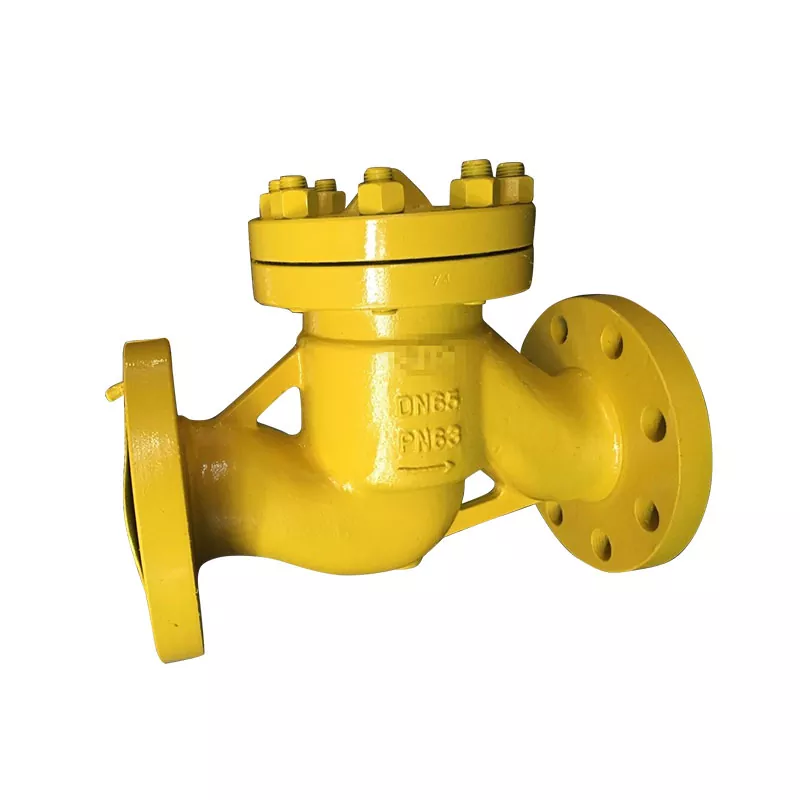

Rückschlagventile anheben

Die Funktion des Hubrückschlagventils eines Hanno-Ventils besteht darin, das Medium nur in eine Richtung fließen zu lassen und einen Rückfluss zu verhindern. Normalerweise arbeitet dieser Ventiltyp automatisch und unter dem Druck der in eine Richtung fließenden Flüssigkeit öffnet sich der Ventilteller. Wenn die Flüssigkeit in die entgegengesetzte Richtung fließt, wirken der Druck der Flüssigkeit und das Eigengewicht des Ventilblocks auf den Ventilsitz und unterbrechen dadurch den Durchfluss. Zu diesem Ventiltyp gehören Innengewinde-Rückschlagventile und Absperrklappen, zu denen auch Rückschlagventile und Hubrückschlagventile gehören. Das Drehrückschlagventil verfügt über einen Scharniermechanismus und einen türähnlichen Lesesitz, der frei auf der geneigten Fläche des Bügelsitzes aufliegen kann. Um sicherzustellen, dass das Ventil jedes Mal die richtige Position auf der Ventilsitzfläche erreichen kann, ist das Ventil mit einem Scharniermechanismus ausgestattet, sodass das Ventil über ausreichend Schwenkraum verfügt und während der Einstellung einen echten und umfassenden Kontakt mit dem Ventilsitz ermöglicht. Ventile können vollständig aus Metall bestehen, in Hautsämlinge an der gesamten Wand eingegossen oder durch Schutzflächen ersetzt werden. Dies bestimmt die Leistungsanforderungen des Trockenkörpers. Wenn das Rücklaufnetz vom Öffnungstyp vollständig geöffnet ist, ist die Dämpfungskraft nahezu flach, ohne dass sie durch Sonnenlicht beeinträchtigt wird. Daher ist der Dämpfungskraftabfall der Öffnungstesttür relativ gering und der Druckstoßstift zwischen dem Nordrücklauf vom ansteigenden Typ befindet sich auf der Dichtfläche des Ventilsitzes am Ventilkörper. Bis auf das frei heb- und senkbare Ventil gleicht der Rest des Ventils einem Kugelventil. Durch den Flüssigkeitsdruck hebt sich das Ventil von der Dichtfläche des Ventilsitzes ab und durch den Medienrückfluss fällt das Ventil auf den Ventilsitz zurück und unterbricht den Durchfluss. Je nach Einsatzbedingungen kann die Leseanordnung komplett aus Metall bestehen oder mit Gummipolstern oder Gummiaminringen auf dem Einstellrahmen eingebettet sein. Wie bei einem Träger ist auch der Kanal, durch den Flüssigkeit durch das Rückschlagventil vom Hubtyp strömen kann, eng, da der Druckabfall durch das Rückschlagventil vom Hubtyp größer ist als der des Rückschlagventils vom Familienöffnungstyp und der Durchfluss des Drehrückschlagventils ist weniger eingeschränkt,

Produktmerkmale:

1. Der Spalt des Rückschlagventils mit steigender Spitze ist scheibenförmig und dreht sich um die Achse des Ventilsitzkanals. Aufgrund des breiten Innenkanals, der eine Strömungslinie bildet, ist der Strömungswiderstand kleiner als der der steigenden Absperrklappe, wodurch sie für Situationen mit geringer Strömungsgeschwindigkeit und großem Munddurchmesser geeignet ist, in denen sich die Strömung nicht häufig ändert. Allerdings ist er nicht für pulsierende Strömungen geeignet und seine Dichtleistung ist nicht so gut wie die des Hebetyps. Absperrklappen werden in drei Typen unterteilt: Einzelscheibe, Doppelscheibe und Halbscheibe. Diese drei Formen werden hauptsächlich nach dem Ventildurchmesser klassifiziert, um einen hydraulischen Schlag zu verhindern, wenn das Medium nicht mehr fließt oder zurückfließt.

2. Hubrückschlagventil: ein Rückschlagventil, das entlang der vertikalen Mittellinie des Ventilkörpers gleitet. Rückschlagventile mit Innengewinde können nur an horizontalen Rohrleitungen installiert werden. Für Hochdruck-Rückschlagventile mit kleinem Durchmesser kann ein Kugelventil verwendet werden. Der Körper des Absperrklappen-Rückschlagventils hat die gleiche Form wie ein Kugelventil (das austauschbar mit Kugelventilen verwendet werden kann), sodass sein positiver Flüssigkeitskraftkoeffizient relativ hoch ist. Sein Aufbau ähnelt dem eines Durchgangsventils, und der Ventilkörper und der Ventilschaft entsprechen denen eines Durchgangsventils. Der obere Teil des Ventils und der untere Teil des Ventildeckels sind mit Führungshülsen bearbeitet, und der Ventilführungszylinder kann sich innerhalb der Führungshülse des Ventildeckels frei heben und senken. Wenn das Medium stromabwärts fließt, wird das Ventil durch den Druck des Mediums geöffnet. Wenn das Medium aufhört zu fließen, fällt das Ventil durch Selbstdurchbiegen auf den Ventilsitz und verhindert so den Rückfluss des Mediums. Die Richtung der Mediumeinlass- und -auslasskanäle des Rückschlagventils vom Typ „Gerade durch Kohle“ verläuft senkrecht zur Richtung des Ventilsitzkanals. Das Vertikalhub-Rückschlagventil hat eine Medieneinlass- und -auslasskanalrichtung, die mit der Ventilsitzkanalrichtung übereinstimmt, und sein Strömungswiderstand ist kleiner als der des geraden Durchgangstyps.

‌‌Materialien
