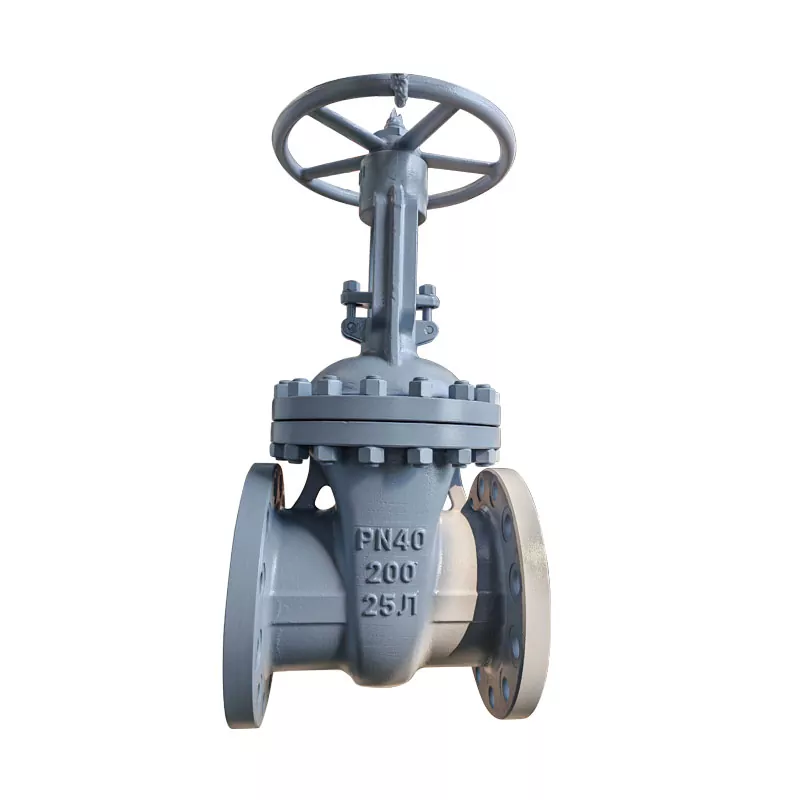

GOST-Absperrschieber

Hanno Valve ist seit mehr als 25 Jahren ein Profi in der Herstellung von GOST-Absperrschiebern in China. GOST-Absperrschieber von Hanno Valve hauptsächlich von PN16 bis PN320, DN50 bis DN1400, mit 20L, 25L, 20GL, 20GML, 20Cr5Mo, 15CrMo, 20CrMo, 12Cr18Ni9Ti, 12Cr18Ni10Ti, 12Cr18Ni12Mo3Ti, 4A, 5A, 6A, 904L usw.

Anfrage absenden

Produktbeschreibung

GOST-Absperrschieber von Hanno Valve werden gemäß GOST 5762 hergestellt, die Baulängenabmessungen entsprechen GOST 3706, die Endflanschabmessungen entsprechen GOST 33259 und werden hauptsächlich mit Handrad, mit Getriebe oder für elektrischen Antrieb, mit Flanschverbindung oder Stoß hergestellt Schweißverbindung.

Diese Hochleistungsventile werden häufig in verschiedenen Anwendungen in der Öl- und Gasindustrie, der Chemie-, Petrochemie- und Energieindustrie eingesetzt und decken sowohl Onshore- als auch Offshore-Bohrungen, Raffinerien und Prozesse ab, die eine zuverlässige Absperrung erfordern.

Beschreibung

Mit einem langlebigen Gehäuse, das in verschiedenen Materialien erhältlich ist (einschließlich NACE-konformer Optionen), verfügen diese Ventile über Sitzringe mit Gewinde für eine einfache Wartung oder einen einfachen Austausch. Sie können je nach Bedarf auch mit Heft- oder Siegelschweißnähten geliefert werden. Bei Ventilgrößen über NPS 24 sind die Sitze standardmäßig dichtgeschweißt.

Die Jochhülse besteht aus Materialien, die hohen Temperaturen standhalten und Verschleiß und Korrosion widerstehen. Um spezifische Anforderungen zu erfüllen, sind Verbindungen als Flansch-, Stumpfschweiß- oder kundenspezifische Ausführungen wie Klemmanschlüsse erhältlich. Diese Keilschieberventile entsprechen den Standards API 600, ASME B16.34 und BS 1414 und gewährleisten Qualität und Zuverlässigkeit in anspruchsvollen Umgebungen.

Produktparameter

DN	L	D	D1	D2	D3	b	f	f1	Nicken	Tr	N.m
50	216	160	125	102	88	21	3	3	4-18	Tr20x4-LH	37
80	283	195	160	133	121	23	3	3	8-18	Tr23x5-LH	97
100	305	230	190	158	150	25	3	3	8-22	Tr26x5-LH	139
150	403	300	250	212	204	31	3	3	8-26	Tr30x6-LH	189
200	419	375	320	285	260	39	3	3	12-30	Tr36x6-LH	250
250	457	445	385	345	313	43	3	3	12-33	Tr38x6-LH	448
300	502	510	450	410	364	47	4	4	16-33	Tr40x6-LH	563

Materialien

GOST Gate Valves

NEIN.	Teilename	Materialien
1	Körper	25L
2	Sitzfläche	13Cr
3	Scheibe	25L+13Cr
4	Stängel	2Cr13
5	Dichtung	304+Graphit
6	Nuss	A194-2H
7	Bolzen	A193-B7
8	Motorhaube	25L
9	Dichtfläche	13Cr
10	Verpackung	Blähgraphit
11	Stopfbuchsenflansch	25L
12	Bolzen	A193-B7
13	Nuss	A194-2H
14	Lager	GCr15
15	Schaftmutter	Messing
16	Handrad	QT400
17	Ring	2Cr13
