Hanno Valve ist seit mehr als 25 Jahren speziell auf die Herstellung von GOST-Rückschlagventilen in China spezialisiert. GOST-Rückschlagventile von Hanno Valve hauptsächlich von PN16 bis PN320, DN50 bis DN1200, mit 20L, 25L, 20GL, 20GML, 20Cr5Mo, 15CrMo, 20CrMo, 12Cr18Ni9Ti, 12Cr18Ni10Ti, 12Cr18Ni12Mo3Ti, 4A, 5A, 6A, 904L usw.
GOST-Rückschlagventile von Hanno Valve werden gemäß GOST 5762 hergestellt, die Baulängenabmessungen entsprechen GOST 3326-86, die Endflanschabmessungen entsprechen GOST 33259. GOST-Rückschlagventile können mit Flanschanschlussenden oder stumpfgeschweißten Anschlussenden hergestellt werden.

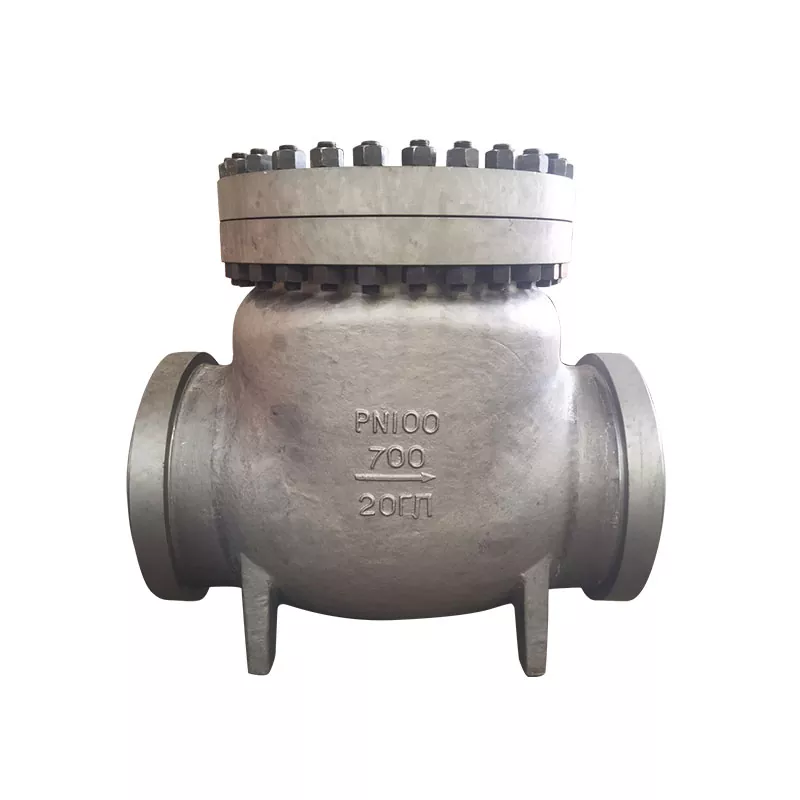

Typ: Rückschlagklappe
Material: CT.20
Sitzdichtung: Metall 13Cr
Druckstufe: PN100
Größe: DN400
Verbindungstyp: BW (Stumpfschweißung)Eigenschaften: · Kohlenstoffstahl (für Temperaturen -40℃ bis 450℃): Zu den geeigneten Materialien gehören Stahl 20, 20Л, 25Л.
· Kohlenstoffarmer Stahl (für Temperaturen von -60℃ bis 450℃): Zu den geeigneten Materialien gehören 09Г2С, 20ГЛ.
· Edelstahl (für Temperaturen -60℃ bis 565℃): Geeignete Materialien sind 12Х18Н9ТЛ, 12Х18Н12М3ТЛ und 10Х17Н13М2Т.GOST-Rückschlagventilmodelle:·
◎ DN 50–400, PN1,6 MPa: Modell 19(s, hp, nz)76nzh
◎ DN 50–400, PN4,0 MPa: Modell 19(s, hp, nz)53nzh
◎ DN 50–400, PN1,6 MPa: Modell 16(s, ls, nj)10nj(p)
◎ DN 50–400, PN2,5 MPa: Modell 16(s, hp, nz)11nzh(p)
◎ DN 50–400, PN4,0 MPa: Modell 16(s, hp, nz)13nzh(p)Anwendbare Normen: Designnormen: GOST/DIN/GB
· Bauabmessungen: GOST/DIN/GB/EN 558-1
· Flanschenden: DIN 2543, BS EN1092-1
· Inspektion und Prüfung: GOST
NEIN. | Teilename | Materialien |
---|---|---|
1 | Körper | 20GL |
2 | Sitzfläche | 13Cr |
3 | Scheibe | 20GL+13Cr |
4 | Scheibenmutter | A194-8 |
5 | Scharnier | 20GL |
6 | Arm Pin | F304 |
7 | Nuss | A194-7 |
8 | Bolzen | A320-L7 |
9 | Motorhaube | 20GL |
10 | Dichtung | 304+Graphit |
11 | Unterstützung | 20GL |
12 | Bolzen | A194-B8 |
