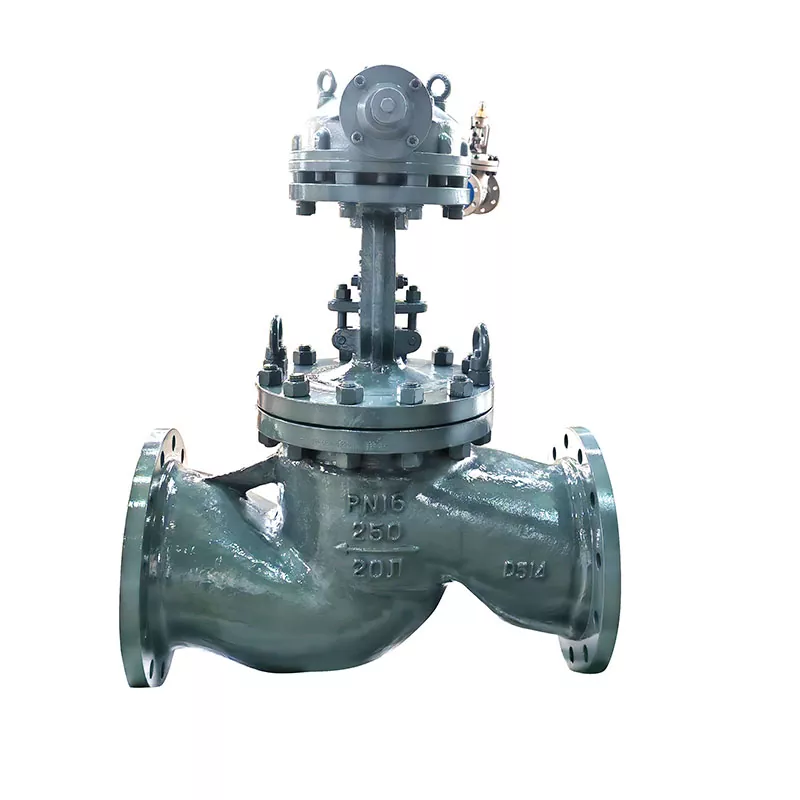

PN16 DN250 Getriebe-Absperrventil mit verschraubter Haube

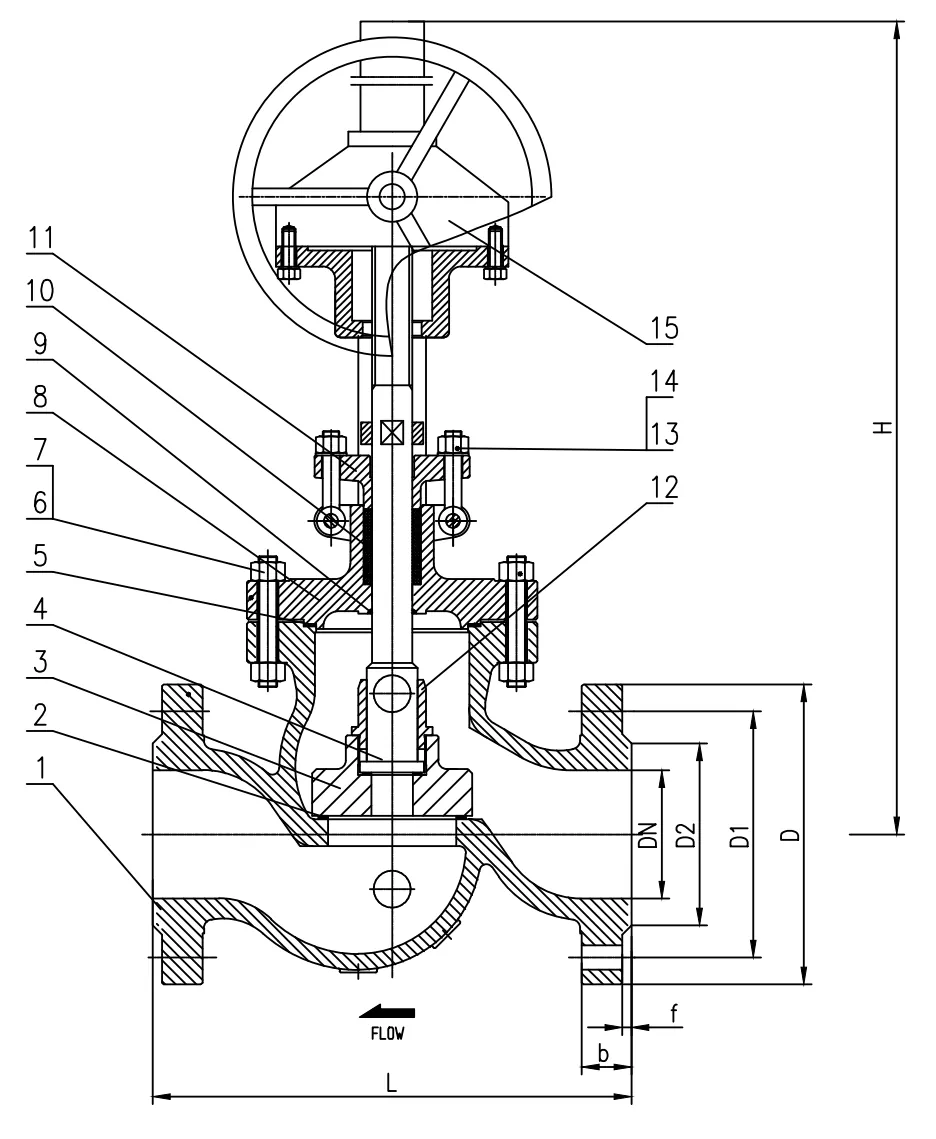

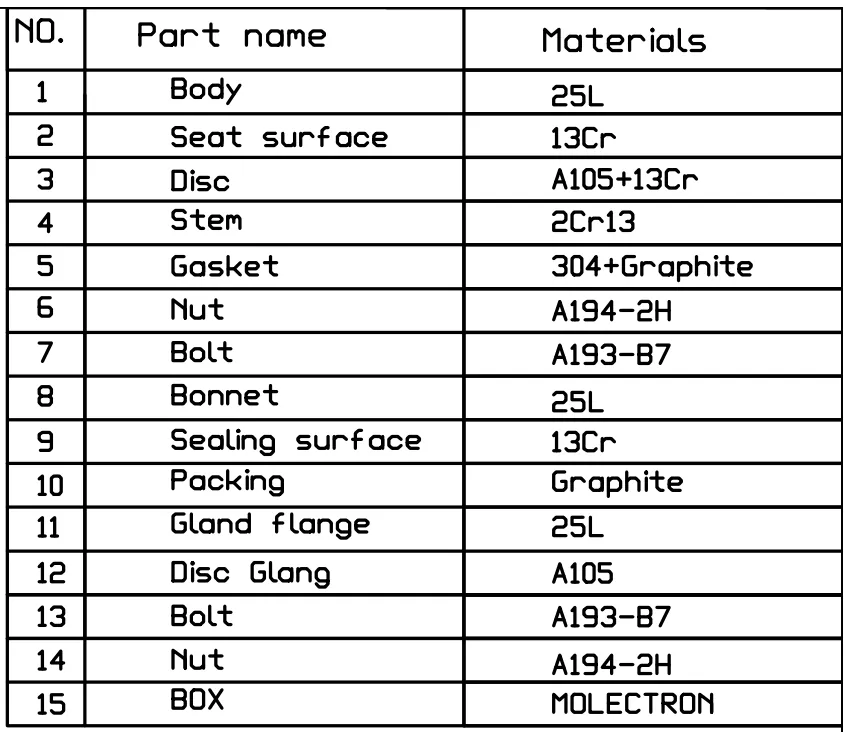

DerPN16 DN250 Getriebe-Absperrventil mit verschraubter Haubevon Hanno Valve wurde gemäß DIN- und EN-Normen entwickelt und passt nahtlos in europäische Standardflanschprofile. Im Inneren des Ventils treibt ein Schaft aus 2Cr13-Edelstahl eine geschmiedete A105-Scheibe mit einer Oberfläche aus 13Cr-Legierung gegen einen passenden, gepanzerten Gehäusesitz. Eine Spiraldichtung aus 304+-Graphit sorgt für eine leckagefreie Abdichtung des Deckelflansches, während die Mehrring-Graphit-Stopfbuchsenpackung ein Auslaufen des Schafts bei kontinuierlichen Temperaturwechseln verhindert. Jedes PN16 DN250-Ventil wird unter strengem ISO9001-Qualitätsmanagement hergestellt und in unserem Werk in Zhejiang strengen physikalischen, chemischen und Drucktests unterzogen, um eine stabile, langlebige Lösung für die Wärmeversorgung, Gasverteilung und den Niederdruck-Chemikalientransport zu liefern.

Produktmerkmale

• Optimierter interner Flusspfad:Der konturierte Ventilhohlraum verringert den Druckabfall und Flüssigkeitsturbulenzen am DN250-Anschluss.
• Einfache Inline-Wartung:Die von oben zugängliche, verschraubte Haube ermöglicht es dem Wartungspersonal, die 13Cr-Sitzauflage zu prüfen oder nachzuschleifen, ohne das Ventilgehäuse von der Rohrleitung abzuschrauben.
• Integrität der Dual-Material-Dichtung:Kombiniert eine metallische Sitzpanzerung mit einer elastischen Graphitpackung für einen kontinuierlichen, blasendichten Verschluss.

Anwendungsszenarien

• Kommunale Wärmeversorgung:Städtische Dampf- und Heißwasserverteilungsstationen.
• Industrielles Nutzwasser:Zirkulationsleitungen des Kühlturms und Wassereinlassverteiler der Anlage.
• Erdgasversorger:Niederdruck-Stadtgastransport- und Regulierungsstationen.

Technische Spezifikationen

Beschaffungsprozess

1. Spezifikationsbestätigung:Geben Sie Flüssigkeitstyp, Betriebstemperatur und Anforderungen an die Flanschbohrung an.
2. Proben-/Kleinserienvalidierung:Unterstützung der Erstmusterprüfung zur Projektfreigabe.
3. Massenproduktion und Fabrikinspektion:Produktionsfotos in Echtzeit, Rohmaterialspektralberichte und Drucktestvideos, die an den Kunden gesendet werden.
4. Versenden:Verpackt in Export-Standard-Holzkisten mit vollständiger Versanddokumentation.

Kundendienst

• Installationsanleitung:Detaillierte schriftliche Handbücher und Schritt-für-Schritt-Video-Tutorials zur Stopfbuchseneinstellung und zum Anzugsmoment der Schrauben.
• Ersatzteilverfügbarkeit:Handräder, Dichtungen, Stopfbuchspackungssätze und Getriebe sind für den schnellen Versand auf Lager.
• Garantieverpflichtung:18 Monate globale Qualitätsgarantie mit schnellem technischem Support.

Häufig gestellte Fragen (FAQ)

Welchen standardmäßigen Baulängenabmessungen folgt dieses PN16 DN250-Ventil?

Die Abmessungen entsprechen den Normen EN 558-1 / DIN 3202 und gewährleisten eine vollständige Austauschbarkeit mit bestehenden europäischen Rohrleitungen.

Warum sollte man sich für einen verschraubten Aufsatz gegenüber einem druckdichten Aufsatz für die Nennleistung PN16 entscheiden?

Verschraubte Oberteile bieten eine kostengünstige, einfache Demontage und zuverlässige Dichtleistung für niedrige bis mittlere Druckbereiche wie PN16.

Kann dieses Ventil für Dampfanwendungen bei 200 °C verwendet werden?

Absolut. Das PN16 DN250-Getriebe-Absperrventil mit verschraubtem Oberteil aus 304+Graphitdichtung und Graphitpackung ist vollständig für kontinuierlichen Sattdampf bis zu 400 °C ausgelegt.
