Leitfaden zum Guss von API-Absperrschiebern: Was Sie vor der Produktion über den Guss von Ventilkörpern wissen sollten

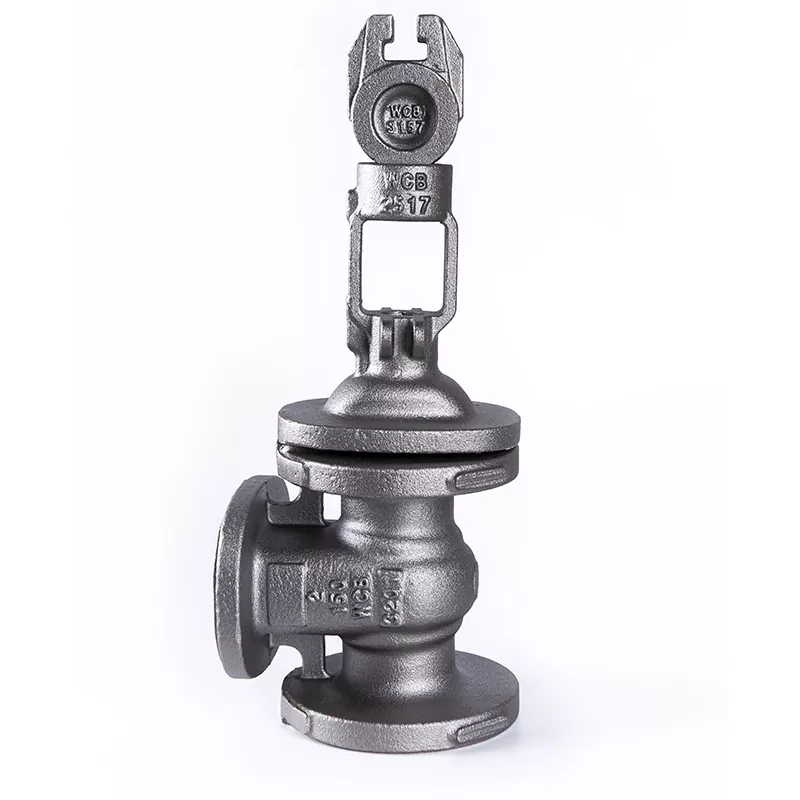

Wenn man über Absperrschieber spricht, konzentriert man sich normalerweise auf die sichtbaren Teile – das Handrad, die Spindel, den Schieber oder die Dichtungsstruktur. Die Leistung eines Absperrschiebers wird jedoch häufig von einer Komponente bestimmt, die der Benutzer selten sieht: dem Ventilkörper.

Der Ventilkörper ist die druckführende Hülle des Ventils. Es verbindet sich mit Rohrleitungen, stützt interne Komponenten und hält den Druck- und Temperaturschwankungen während des Betriebs stand.

In industriellen Anwendungen wie Öl und Gas, Kraftwerken, chemischen Prozessen und Pipelinesystemen kann ein kleines Problem im Inneren eines Ventilgussteils nach Jahren des Betriebs zu einem ernsten Problem werden.

DeshalbAPI-Absperrschiebergussist nicht einfach ein Metallumformungsprozess. Es ist eine Kombination aus Materialwissenschaft, Gusstechnologie, Wärmebehandlung, Bearbeitung und Qualitätsprüfung.

Warum werden Absperrschiebergehäuse normalerweise durch Gießen hergestellt?

Ein Absperrschiebergehäuse sieht aus wie ein einfaches Gehäuse, sein innerer Aufbau ist jedoch recht komplex.

Im Ventilkörper befinden sich:

Strömungskanäle;

Torbewegungsbereiche;

Drucktragende Wände;

Flanschverbindungsabschnitte;

Dichtflächen.

Die Herstellung einer solchen Struktur aus einem massiven Metallstück würde eine umfangreiche maschinelle Bearbeitung erfordern, was den Materialabfall und die Herstellungszeit erhöht.

Durch Gießen können Hersteller zunächst eine nahezu endgültige Form des Ventilkörpers erstellen und dann mithilfe von Bearbeitungsprozessen kritische Bereiche fertigstellen.

Diese Herstellungsmethode bietet mehrere Vorteile:

Geeignet für komplexe Geometrien;

Bessere Materialausnutzung;

Effizienter für die Produktion großer Ventile;

Einfachere Herstellung von Ventilkörpern mit großen Abmessungen.

Ein einfacher Weg, es zu verstehen:

Beim Gießen entsteht die Struktur, beim Bearbeiten entsteht die Präzision.

Beide Prozesse sind wichtig.

Die verborgenen Herausforderungen beim Gießen von Ventilkörpern

Viele Leute denken, wenn ein Guss von außen glatt aussieht, ist es ein guter Guss.

Tatsächlich liegen einige der wichtigsten Qualitätsfaktoren im Inneren des Metalls verborgen.

Interne Mängel: Das Problem, das Sie nicht sehen können

Beim Gießen geht die Metallschmelze von flüssig in fest über. Wenn dieser Prozess nicht ordnungsgemäß gesteuert wird, können interne Fehler auftreten.

Zu den häufigsten Casting-Problemen gehören:

Porosität

Unter Porosität versteht man kleine Löcher oder Lufteinschlüsse im Metall.

Auch wenn ein Gipsabdruck äußerlich normal aussieht, können sich die Poren im Inneren verkleinern:

Mechanische Festigkeit;

Druckfestigkeit;

Langfristige Zuverlässigkeit.

Bei druckführenden Bauteilen wie Ventilkörpern ist die Kontrolle der Porosität äußerst wichtig.

Schrumpfungshohlräume

Metall zieht sich beim Abkühlen auf natürliche Weise zusammen.

Wenn das Zuführsystem nicht ordnungsgemäß ausgelegt ist, können sich im Gussteil Hohlräume bilden.

Diese Mängel können die Fähigkeit des Ventilkörpers beeinträchtigen, dem Betriebsdruck standzuhalten.

Nichtmetallische Einschlüsse

In der Metallstruktur eingeschlossene Fremdstoffe können die mechanischen Eigenschaften beeinträchtigen.

Aus diesem Grund erfordert die professionelle Gussproduktion eine strenge Kontrolle der Schmelz-, Gieß- und Reinigungsprozesse.

Gängige Casting-Methoden

Unterschiedliche Ventilkonstruktionen und -anwendungen erfordern möglicherweise unterschiedliche Gussverfahren.

Sandguss

Sandguss ist eines der am weitesten verbreiteten Verfahren für industrielle Ventilgehäuse.

Vorteile:

Geeignet für große Ventilgrößen;

Flexible Gestaltungsmöglichkeiten;

Kostengünstig für viele industrielle Anwendungen.

Es wird häufig verwendet für:

Ventile für Ölpipelines;

Große Industrieventile;

Kraftwerksausrüstung.

Feinguss

Feinguss bietet im Vergleich zum herkömmlichen Sandguss eine höhere Maßhaltigkeit.

Es ist geeignet für:

Kleinere Ventilkomponenten;

Komplexe Formen;

Anwendungen, die eine bessere Oberflächenbeschaffenheit erfordern.

Verlorener Schaumguss

Beim Gießen mit verlorenem Schaum wird ein Schaummuster verwendet, das während des Gießvorgangs verschwindet.

Diese Methode kann dazu beitragen, komplexe interne Strukturen zu erstellen und den Bearbeitungsaufwand zu reduzieren.

Die geeignete Gussmethode hängt von der Ventilgröße, dem Material, der Menge und den Leistungsanforderungen ab.

Warum die Materialauswahl beim Gießen von API-Absperrschiebern wichtig ist

Ein Ventilkörper funktioniert nicht überall in der gleichen Umgebung.

Für ein Ventil, das in einem Wassersystem verwendet wird, und für ein Ventil, das in einer Ölpipeline verwendet wird, können völlig unterschiedliche Materialien erforderlich sein.

Zu den gängigen Materialien gehören:

Bei der Materialauswahl ist Folgendes zu berücksichtigen:

Arbeitstemperatur;

Druckstufe;

Flüssigkeitseigenschaften;

Korrosionsbedingungen;

Anforderungen an die Lebensdauer.

Die Wahl des falschen Materials kann zu Problemen führen, auch wenn der Gussprozess selbst hervorragend ist.

Was bedeutet der API-Standard für den Schieberguss?

Für Industrieventile bieten API-Standards Richtlinien für Design, Herstellung und Prüfung.

Zu den gängigen Standards für Absperrschieber gehören:

API 600

Wird oft mit Stahlschiebern in Verbindung gebracht, die in Erdöl- und Industrieanwendungen eingesetzt werden.

Es deckt Anforderungen in Bezug auf Ventildesign, Materialien, Abmessungen und Prüfung ab.

API 6D

Wird häufig für Rohrleitungsventile verwendet, insbesondere in Öl- und Gastransportsystemen.

Diese Standards helfen Herstellern und Käufern, konsistente Erwartungen an die Ventilleistung aufrechtzuerhalten.

Bei der Einhaltung einer Norm geht es jedoch nicht nur um das Drucken eines Zertifikats. Der gesamte Herstellungsprozess, von der Rohstoffkontrolle bis zur Endkontrolle, muss ordnungsgemäß verwaltet werden.

Wie Hersteller die Gussqualität von API-Schieberventilen kontrollieren

Ein zuverlässiger Ventilguss erfordert mehrere Qualitätskontrollschritte.

Prüfung der chemischen Zusammensetzung

Vor der Produktion muss die Metallzusammensetzung überprüft werden, um sicherzustellen, dass das Material den Anforderungen entspricht.

Verschiedene Legierungselemente beeinflussen:

Stärke;

Korrosionsbeständigkeit;

Temperaturleistung.

Wärmebehandlung

Eine Wärmebehandlung trägt zur Verbesserung der inneren Struktur des Gussstücks bei.

Es kann Folgendes beeinflussen:

Härte;

Zähigkeit;

Mechanische Eigenschaften.

Zerstörungsfreie Prüfung (NDT)

Manche Mängel können durch Sichtprüfung nicht festgestellt werden.

Zu den gängigen Inspektionsmethoden gehören:

Ultraschallprüfung;

Magnetpulverprüfung;

Prüfung der Flüssigkeitseindringung;

Röntgenprüfung.

Diese Methoden helfen bei der Identifizierung interner oder oberflächlicher Defekte.

Maßprüfung

Nach der Bearbeitung müssen kritische Abmessungen überprüft werden.

Dies gewährleistet eine ordnungsgemäße Montage mit:

Tore;

Stiele;

Flansche;

Pipeline-Verbindungen.

Ein häufiges Missverständnis

Viele Käufer vergleichen Ventilkörper hauptsächlich nach Aussehen und Preis.

Zwei ähnlich aussehende Gussteile können jedoch eine sehr unterschiedliche innere Qualität aufweisen.

Der Unterschied kann folgende Ursachen haben:

Rohstoffkontrolle;

Erfahrung in der Gießerei;

Gießprozessmanagement;

Wärmebehandlung;

Inspektionsmethoden.

Bei Druckgeräten ist die verborgene Qualität im Inneren des Metalls oft wichtiger als das Erscheinungsbild der Oberfläche.

Häufig gestellte Fragen

Was ist ein API-Absperrschieberguss?

API-Absperrschiebergussbezieht sich auf den Gießprozess, der zur Herstellung von Absperrschieberkomponenten, insbesondere des Ventilkörpers, gemäß den industriellen Ventilanforderungen und den geltenden API-Standards verwendet wird.

Warum werden Absperrschiebergehäuse üblicherweise durch Gießen hergestellt?

Denn Ventilkörper weisen meist komplexe Strukturen auf. Beim Gießen lassen sich diese Formen effizient erzeugen und gleichzeitig Materialverschwendung und Bearbeitungszeit reduzieren.

Welche Materialien werden üblicherweise für API-Absperrschiebergussteile verwendet?

Zu den gängigen Materialien gehören Kohlenstoffstahl, Edelstahl, legierter Stahl und Duplex-Edelstahl. Die Wahl hängt von den Arbeitsbedingungen ab.

Wie können Gussfehler die Ventilleistung beeinträchtigen?

Defekte wie Porosität, Lunker und Einschlüsse können die Festigkeit verringern, die Druckfestigkeit beeinträchtigen und die Lebensdauer verkürzen.

Ist die Gussqualität wichtiger als die Bearbeitungsgenauigkeit?

Beides ist wichtig. Das Gießen bestimmt die innere Struktur und Festigkeit, während die maschinelle Bearbeitung die ordnungsgemäße Montage und Dichtungsleistung gewährleistet.
