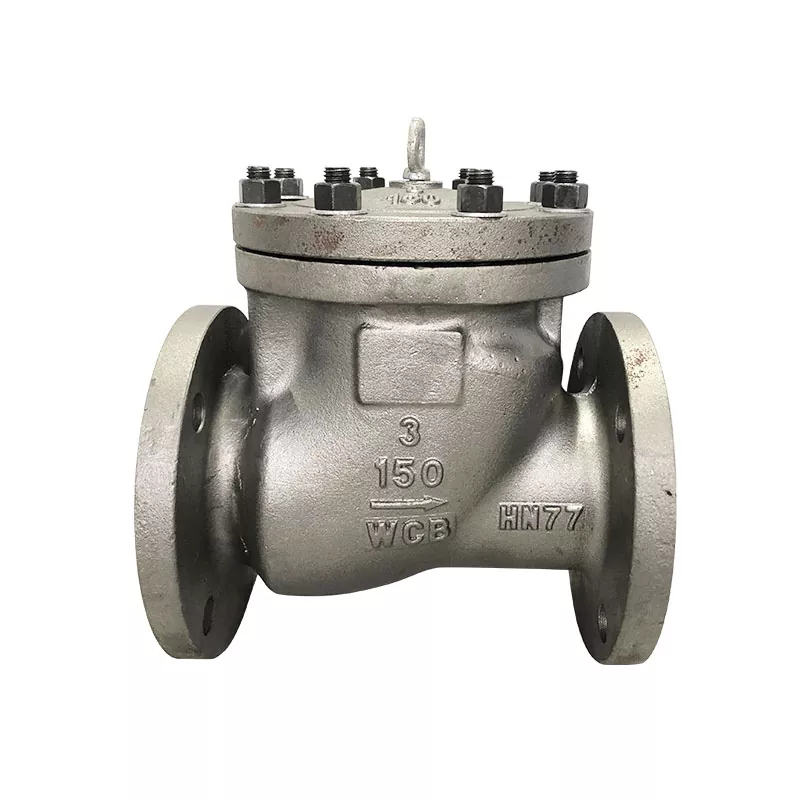

API-Rückschlagventile: Ein praktischer Leitfaden für Auswahl, Installation und Wartung

In Industriezweigen wie der Ölraffination, der Petrochemie und dem Pipelinetransport spielen Rückschlagventile eine wesentliche Rolle bei der Verhinderung von Medienrückflüssen und dem Schutz kritischer Geräte wie Pumpen und Kompressoren. Unter den verschiedenen verfügbaren Standards stellt das API-Standardsystem (American Petroleum Institute) eine der weltweit am weitesten verbreiteten technischen Spezifikationen dar. Dieser Artikel bietet eine praktische Anleitung zum KernAPI-RückschlagventilStandards, wichtige Auswahlkriterien, Best Practices für die Installation und Testanforderungen.

Kernstandards: API 594 vs. API 6D

Ein häufiger Grund für Verwirrung ist der Unterschied zwischen API 594 und API 6D. Sie adressieren völlig unterschiedliche Anwendungsszenarien.

API 594 deckt Rückschlagventile in Zwischen- und Laschenbauweise ab, die in Prozessrohrleitungen verwendet werden und vor allem in Raffinerien, Chemieanlagen und Offshore-Anlagen auf der Oberseite zu finden sind. Es gilt für Doppelplatten-, Einzelplatten- und Kippscheibenkonstruktionen mit Größen von NPS 2 bis NPS 48 und Druckklassen von Klasse 150 bis 2500.

API 6D hingegen ist der Standard für Pipelineventile, die in Fernübertragungssystemen verwendet werden, die Rohöl, Erdgas und raffinierte Produkte transportieren. Es umfasst Schwenk-, Kolben- und Doppelplatten-Rückschlagventile mit Größen bis NPS 60 oder größer und stellt strengere Prüfanforderungen.

Auswahlhinweis: Wenn Ihr Projekt anlageninterne Rohrleitungen innerhalb einer Raffinerie oder eines Chemiekomplexes umfasst, beachten Sie API 594. Wenn es sich um Übertragungsleitungen handelt, die Stationen verbinden, ist der API 6D-Standard obligatorisch.

Wafer vs. Lug-Typ: So wählen Sie aus

Dies ist eine der häufigsten Entscheidungen bei der Auswahl eines API 594-Rückschlagventils. Beide Typen verfügen über identische interne Mechanismen. Der Unterschied liegt ausschließlich in der Karosseriekonfiguration und der Montagemethode.

Wichtiger Entscheidungspunkt: Wenn für das Rohrende zukünftige Erweiterungspläne vorgesehen sind oder wenn nachgeschaltete Geräte eine Wartung ohne Systemabschaltung erfordern, ist der Kabelschuhtyp die einzig praktikable Wahl. Für routinemäßiges Routing ohne solche Anforderungen bietet der Wafer-Typ eine bessere Wirtschaftlichkeit.

Kritische technische Parameter für die Auswahl

Druckklasse und Material

Wählen Sie die geeignete Druckklasse (Klasse 150/300/600 usw.) basierend auf dem maximalen Betriebsdruck und der maximalen Temperatur des Systems. Als Gehäusematerialien ist A216 WCB (Kohlenstoffstahl) die allgemeine Wahl für Öl- und Gasdienste, während A351 CF8M (Edelstahl) oder Duplex-Edelstahl für korrosive Medien erforderlich ist.

Strömungsgeschwindigkeit und kritische Geschwindigkeit

Ein Rückschlagventil benötigt ausreichend kinetische Flüssigkeitsenergie, um die Klappe vollständig zu öffnen. Wenn die Strömungsgeschwindigkeit unter die kritische Geschwindigkeit fällt, kann die Scheibe ihre vollständig geöffnete Position nicht erreichen. Der Betrieb erfolgt dann in einem teilweise geöffneten Zustand, wodurch die Druckabfallberechnungen ungültig werden und es zu einem Klappern der Scheibe kommen kann – einer schnellen Schwingung, die den Sitz beschädigt.

Überprüfen Sie bei der Auswahl immer die Cv-Werte und kritischen Geschwindigkeitsdaten des Herstellers, um sicherzustellen, dass die Scheibe bei der minimalen normalen Durchflussrate die vollständige Öffnung erreicht.

Schutz vor Wasserschlägen

Wenn eine Pumpe abschaltet, wird die zurückfließende Wassersäule in der Rohrleitung plötzlich durch das Rückschlagventil gestoppt, wodurch eine Druckstoßwelle entsteht, die als Wasserschlag bezeichnet wird. Federunterstützte Schnellschluss-Rückschlagventile können diesen Einfluss effektiv reduzieren, indem sie den Schließvorgang abschließen, bevor sich die Rückströmungsgeschwindigkeit vollständig entwickelt.

Best Practices für die Installation

1. Durchflussrichtung: Der auf dem Ventilgehäuse markierte Pfeil muss mit der Durchflussrichtung der Rohrleitung übereinstimmen.

2. Montageausrichtung: Doppelplatten-Rückschlagventile nach API 594 werden normalerweise für die horizontale Installation oder den vertikalen Aufwärtsfluss empfohlen. Eine vertikale Installation mit Abwärtsströmung sollte vermieden werden, da diese Ausrichtung das Eigengewicht der Scheibe zur Federlast hinzufügt und so den Verschleiß beschleunigt.

3. Zwischenflanschventile: Verwenden Sie bei der Installation vollflächige Flanschdichtungen und ziehen Sie die Schrauben mit der vom Hersteller angegebenen Drehmomentfolge und den angegebenen Werten an. Übermäßiges Anziehen kann das Ventilgehäuse verformen und zum Blockieren der Scheibe führen.

4. Rohrhalterung: Installieren Sie unabhängige Rohrhalterungen in der Nähe des Ventils, um zu verhindern, dass das Gewicht der Rohrleitung direkt auf dem Ventilgehäuse lastet, was zu Verformungen führen könnte.

Werksprüfstandards (API 598)

API-Rückschlagventile müssen vor dem Versand Inspektionen und Drucktests gemäß API 598 unterzogen werden. Die drei Haupttests sind:

Die akzeptablen Leckageraten variieren je nach Bewertung. Rückschlagventile mit Metallsitz folgen der Rate B, die eine definierte zulässige Leckage zulässt; Weichsitzventile erfordern keine sichtbare Leckage.

Wartungsrichtlinien

Die routinemäßige Wartung sollte sich auf die folgenden Bereiche konzentrieren:

• Regelmäßige Inspektion: Überprüfen Sie das Ventilgehäuse auf äußere Korrosion und die Flanschverbindungen auf Anzeichen von Undichtigkeiten.

• Akustische Überwachung: Während des Betriebs weisen anhaltende Klick- oder Hämmergeräusche (Rattern) auf eine unzureichende Strömungsgeschwindigkeit oder mögliche Größenprobleme hin.

• Schmutzentfernung: Schweißschlacke, Rost und andere Rückstände in der Leitung können sich im Sitzbereich festsetzen und interne Leckagen verursachen. Eine regelmäßige Demontage und Reinigung kann erforderlich sein.

• Federprüfung: Wenn die Scheibe verzögert schließt oder nicht vollständig schließt, liegt möglicherweise eine Ermüdung der Feder vor und ein Austausch wird empfohlen.

Richtige Auswahl und Verwendung vonAPI-Rückschlagventiledreht sich um fünf Schlüsselpunkte: Verstehen Ihrer Anwendung (API 594 vs. API 6D), Auswahl des richtigen Montagestils (Wafer vs. Öse), Überprüfung der Strömungsgeschwindigkeit, um eine vollständige Öffnung sicherzustellen, Einhaltung strenger Testprotokolle und Durchführung regelmäßiger Wartungsarbeiten. Die Befolgung dieses systematischen Ansatzes gewährleistet eine langfristige, zuverlässige Leistung selbst unter den anspruchsvollsten industriellen Bedingungen.
