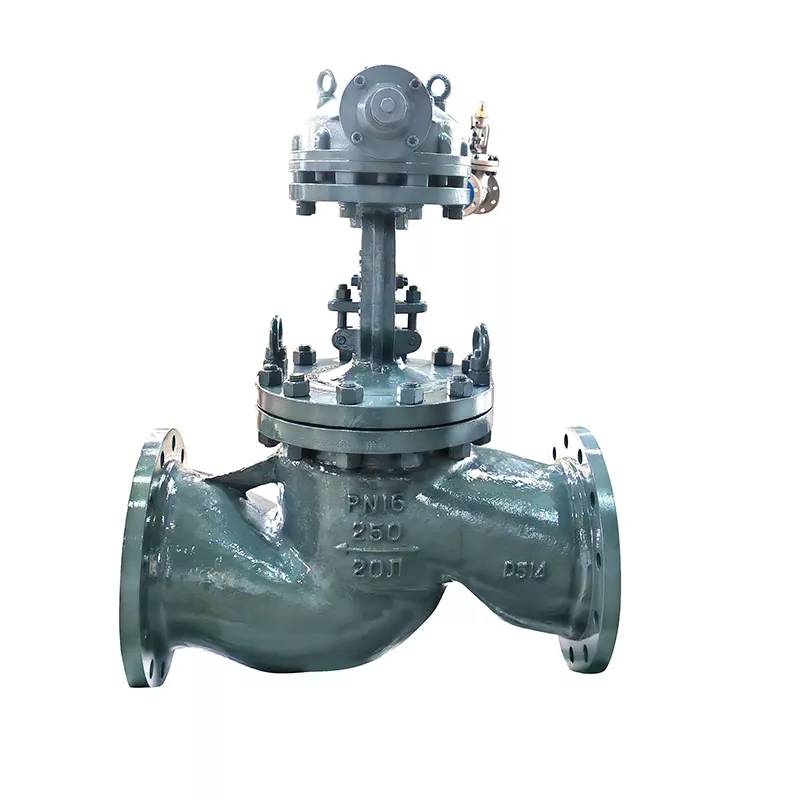

Getriebegetriebenes Absperrventil aus Stahlguss mit großem Durchmesser
Bestellen Sie direkt bei Hanno Valve, dem getriebegetriebenen Absperrventil aus Stahlguss mit großem Durchmesser für Hauptdampf- und Ölleitungen. Das geschlossene Industriegetriebe wurde entwickelt, um den extremen hydrodynamischen Widerstand in großen Bohrungen zu überwinden und sorgt für eine sanfte Scheibensteuerung mit hohem Drehmoment. Das in unserer eigenen Gießerei unter Verwendung fortschrittlicher vorbeschichteter Sandtechniken gegossene Gehäuse aus hochdichtem Stahl eliminiert Schrumpfporosität und gewährleistet absolute Dimensionsstabilität unter Druck.
Anfrage absenden
Produktbeschreibung
Hanno Valve stellt das getriebebetriebene Absperrventil aus Stahlguss mit großem Durchmesser für große Industrieanlagen her, die eine zuverlässige Durchflussdrosselung und sichere Absperrung erfordern. Die Ventilbaugruppe umfasst hochbelastbare Führungsrippen im Inneren des Gehäusehohlraums, die die A105+13Cr-Scheibe mit großem Durchmesser während ihres gesamten Hubs stützen und so Scheibenvibrationen und Sitzflattern bei Hochgeschwindigkeitsströmen verhindern. Die verschraubte Haubenkonstruktion ist mit einer 304+-Graphit-Verbunddichtung abgedichtet und mit A193-B7-Legierungsbolzen und A194-2H-Muttern gesichert. Sie ermöglicht eine einfache Inline-Wartung bei Anlagenstillständen. Hanno verfügt über 25 Jahre Erfahrung im Ingenieurwesen und liefert diese Ventile an große Staatsunternehmen wie PetroChina, Sinopec und Rosneft.
Warum Hanno Valve wählen?
| Funktion / Standard | Typische Marktkonkurrenten | Hanno-Absperrventil aus Gussstahl mit großem Durchmesser und Getriebeantrieb. Vorteil |
|---|---|---|
| Casting-Prozess | Ausgelagerter Sandguss, anfällig für Porosität | Hauseigene Gießerei für vorbeschichteten Sand mit 100 % Spektralkontrolle |
| Disc-Anleitung | Grundlegende Top-Guiding; anfällig für Vibrationen | Robuste Führungsrippen im Körperhohlraum + doppelte Schaftausrichtung |
| Getriebedichtung | Grundlegende Staubschutzhülle | Vollständig geschlossener, wetterfester Industriegetriebeantrieb mit Schutzart IP67 |
| Qualitätskontrolle | Probendrucktest | 100 % hydrostatische, pneumatische und Wanddickenprüfung |
Technische Spezifikationen

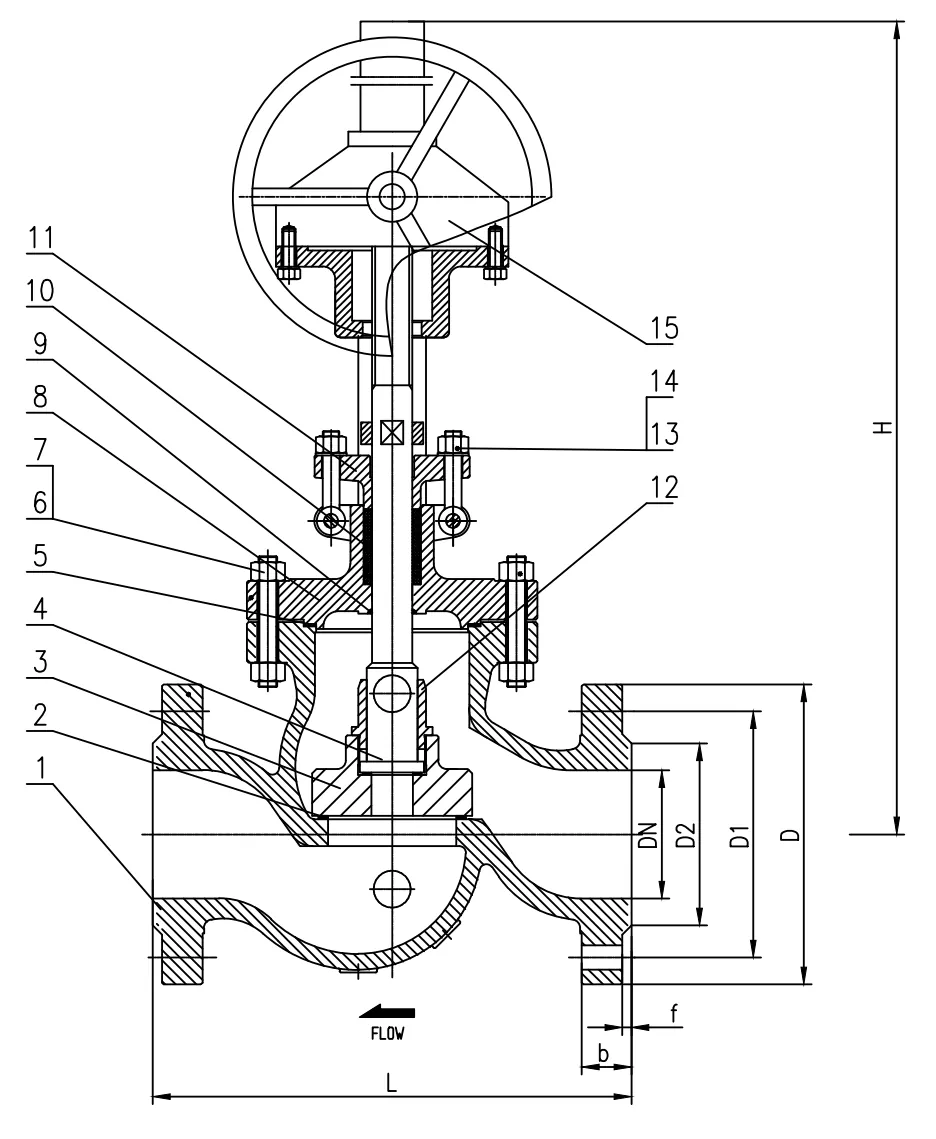

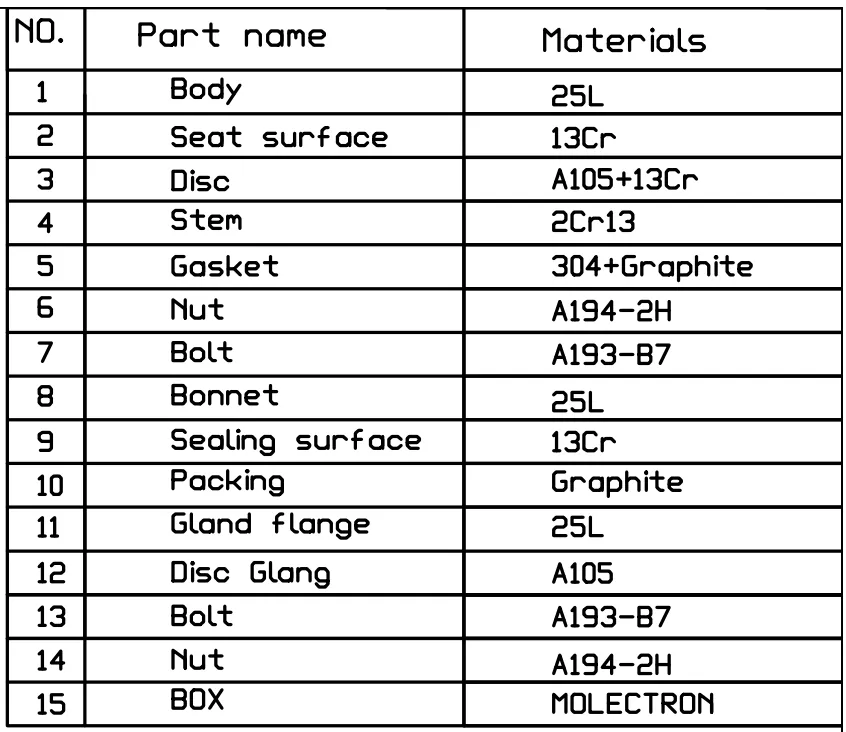

| Parameter | Spezifikation | Teilenummer und Material |
|---|---|---|
| Designstandards | API 600, GOST 12815, DIN 3356 | 1. Karosserie / Motorhaube:Gussstahl 25L |
| Größenbereich | DN150 – DN600 (6" – 24") | 3. Scheibe:Geschmiedetes A105 + 13Cr-Aufpanzerung |
| Druckklasse | Klasse 150 – Klasse 600 / PN16 – PN100 | 6 / 7. Mutter / Schraube:ASTM A194-2H / A193-B7 |
| Betätigung | Manuelles, geschlossenes Schnecken-/Kegelradgetriebe | 10. Schaftverpackung:Gesenkgeformter flexibler Graphit |
| Flanschausführung | Glatte / gezahnte / RTJ-Flansche | 11 / 12. Drüsenmontage:25L / A105-Stahl |
Produktanwendung
- Fernwärmenetze:Hauptversorgungs- und Bypassleitungen für Thermalwasser in städtischen Wärmenetzen.
- Petrochemische Raffination:Großöltransport und Tanklagerisolierung (Rosneft- und Petronas-Projekte).
- Metallurgische Kohleversorger:Großvolumiger Gas- und Kühlwassertransport (China Shenhua Group).
Anpassungsprozess
- Genehmigung der technischen Zeichnung:Kundenspezifische Baulängenabmessungen und Flanschstandardanpassung.
- Rohbau im eigenen Haus:Vorbeschichteter Sandformen, Gießen und 100 % spektrografische Überprüfung.
- Präzisions-CNC-Bearbeitung:4-Achsen-Vertikal- und Horizontal-Bearbeitungszentren sorgen für enge Toleranzen bei den Dichtsitzen.
- Prüfung & Lackierung:Hydrostatischer Test, gefolgt von einer hochbelastbaren Korrosionsschutz-Epoxidlackierung.
Verpackung und Garantie
- Verpackung:Maßgeschneiderte Holzkisten mit inneren Verstärkungsstäben und weicher Schaumstoff-Stoßdämpfung.
- Vorlaufzeit:20–35 Tage, abhängig von der Größe und den individuellen Flanschbohrspezifikationen.
- Service & Garantie:18 Monate Werksgarantie; Kompletter Ersatzteilbestand für sofortigen Versand verfügbar.
Häufig gestellte Fragen (FAQ)
Welche Größen sind für Getriebeventile mit großem Durchmesser erhältlich?
Hanno produziert getriebebetriebene Absperrventile aus Stahlguss mit großem Durchmesser von DN150 (6 Zoll) bis DN600 (24 Zoll) in verschiedenen Druckstufen.
Ist der Getriebeantrieb vor Ort austauschbar oder auf elektrische Betätigung umrüstbar?
Ja, der Montageflansch entspricht den ISO 5210-Standards und ermöglicht einen einfachen Austausch oder zukünftige Automatisierungs-Upgrades, ohne das Ventil aus der Leitung zu entfernen.
Wie verhindern Sie eine Fehlausrichtung der Scheibe bei Installationen mit großem Durchmesser?
Unsere Scheiben verfügen über präzisionsgefertigte Scheibenstopfbuchsenführungen und eine doppelt geführte Schaftausrichtung, um bei allen Durchflussbedingungen einen senkrechten Sitzkontakt aufrechtzuerhalten.
