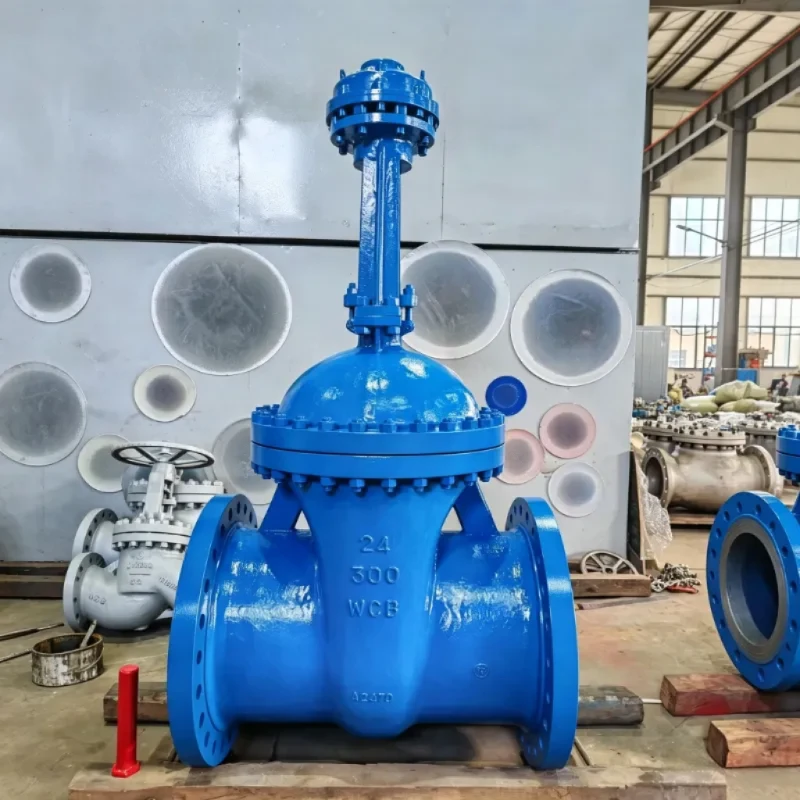

Getriebeschieber

Produktmerkmale

Getriebeunterstützter manueller Betrieb

Der Hauptzweck des Getriebes besteht darin, den manuellen Kraftaufwand für die Betätigung eines großen Absperrschiebers zu reduzieren. Anstatt die Handradkraft direkt auf den Ventilbetätigungsmechanismus auszuüben, bietet das Getriebe einen mechanischen Vorteil durch Zahnradübertragung.

Diese Konfiguration ist besonders nützlich, wenn das Ventil groß ist oder das Betätigungsdrehmoment für eine praktische direkte Handradbetätigung zu hoch ist.

Keilschieber-Design

Das Getriebe ist mit einem Keilschieber kombiniert. Der Schieber bewegt sich, um die Rohrleitung zu öffnen oder zu schließen und bietet so die grundlegende Isolationsfunktion, die von einem Schieber erwartet wird.

Wenn das Ventil vollständig geöffnet ist, wird der Schieber aus dem Durchflusskanal angehoben, sodass das Ventil seine Isolationsfunktion über den gesamten Durchgang ausüben kann.

Große Baugrößen und Hochdruckklassen

Hanno Valve bietet Getriebeschieber von DN150 bis DN1400 mit Druckklassen bis Klasse 2500.

Dieser Bereich ermöglicht die Berücksichtigung der Getriebekonfiguration für industrielle Rohrleitungssysteme mit großem Durchmesser, bei denen eine manuelle Bedienung erforderlich ist.

Oberer Flansch nach ISO 5210

Das Ventil ist mit einem ISO 5210-Oberflansch für eine mögliche zukünftige Aufrüstung des Stellantriebs erhältlich.

Wenn ein Projekt zunächst eine manuelle Bedienung erfordert, später jedoch möglicherweise eine Betätigung des Stellantriebs erforderlich ist, kann die Stellantriebsschnittstelle bei der Auswahl und beim Kauf des Ventils berücksichtigt werden.

Technische Spezifikationen

Material, Verbindungstyp, Druck-Temperatur-Bewertung und andere Konfigurationsdetails sollten entsprechend der spezifischen Ventilspezifikation und den Kaufanforderungen bestätigt werden.

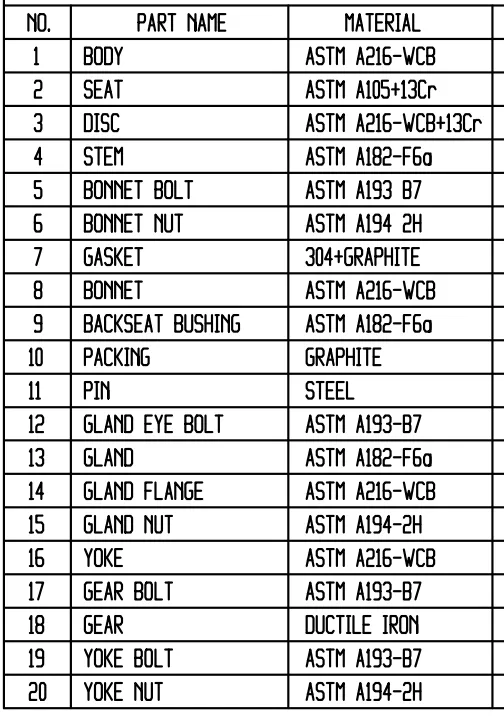

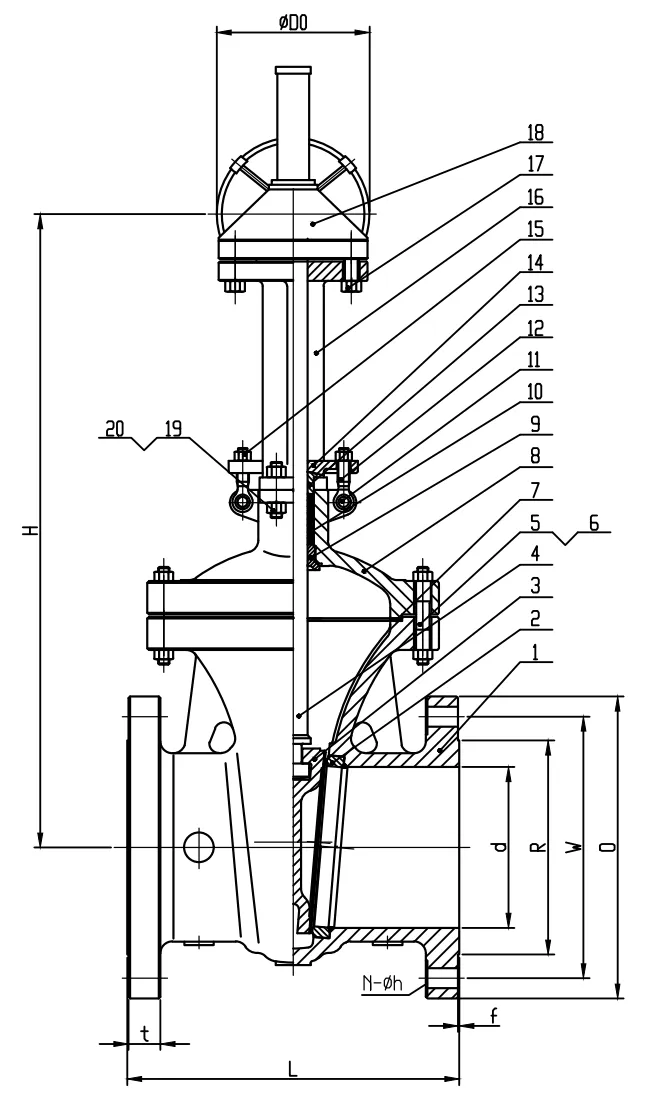

Hauptteile und Materialien

Die folgende Materialliste basiert auf der verfügbaren Produktspezifikation für diesen Getriebeschieber.

Die Materialkonfiguration sollte vor der Produktion anhand der endgültigen Ventilzeichnung, der technischen Spezifikation und der Bestellung überprüft werden.

Anwendungen

Der Getriebeschieber ist für industrielle Rohrleitungssysteme gedacht, bei denen eine manuelle Isolierung erforderlich ist und das Betätigungsdrehmoment des Ventils eine direkte Handradbetätigung unpraktisch macht.

Pipelines

Rohrleitungen mit großem Durchmesser können ein höheres Betriebsdrehmoment erfordern. Das Getriebe bietet einen mechanischen Vorteil für den manuellen Ventilbetrieb und eignet sich daher für große Rohrleitungsisolationsanwendungen.

Raffinerien

Raffinerie-Rohrleitungssysteme verwenden Absperrventile in verschiedenen Prozess- und Versorgungsleitungen. Die Getriebekonfiguration kann für große Ventile gewählt werden, bei denen der manuelle Betrieb zusätzliche mechanische Vorteile erfordert.

Kraftwerke

Kraftwerksrohrleitungen können große Ventilgrößen und höhere Druckklassen umfassen. Getriebeschieber von Hanno Valve sind bis zur Klasse 2500 für Anwendungen erhältlich, die die entsprechende Druckklasse erfordern.

Wassersysteme

Große Wasserleitungen können Absperrventile mit großem Durchmesser verwenden. Ein Getriebe kann den manuellen Betrieb leichter handhaben, wenn der direkte Handradbetrieb ein erhebliches Betätigungsdrehmoment erfordert.

Standards und Qualität

API 600

Das Ventil ist gemäß den für Stahlschieber geltenden API 600-Anforderungen ausgelegt.

ASME B16.34

Als Designstandard für das Ventil wird ASME B16.34 verwendet.

API 598

Die Ventilinspektion und Druckprüfung erfolgt gemäß API 598, wie für das Produkt angegeben.

Die genauen Prüfdokumente, Prüfanforderungen und zusätzlichen Projektstandards sollten gemäß der technischen Spezifikation des Kunden bestätigt werden.

Über Hanno Valve

Hanno Valve wird von Zhejiang Hengnuo Valve Manufacturing Co., Ltd. mit Sitz im Bihu Valve Industry Area, Lishui, Zhejiang, China, hergestellt.

Hengnuo verfügt über mehr als 25 Jahre Erfahrung in der Ventilherstellung. Das Unternehmen verfügt über eine Produktionsfläche von ca. 18.000 m² und beschäftigt rund 150 Mitarbeiter, darunter mehr als 32 leitende Techniker.

Zu den Hauptprodukten des Unternehmens gehören:

Hengnuo verfügt außerdem über eine eigene Gießerei. Die Gießerei nutzt die Technologie der vorbeschichteten Sande, um Gussteile für die Ventilherstellung herzustellen.

Dieser Fertigungsaufbau ermöglicht es dem Unternehmen, seine eigenen Gießkapazitäten als Teil des Ventilproduktionsprozesses aufrechtzuerhalten.

So wählen Sie einen Getriebeschieber aus

1. Bestätigen Sie die Ventilgröße

Ermitteln Sie zunächst die benötigte Nenngröße.

Die für dieses Produkt vorgesehene Hanno Valve-Getriebeschieberreihe reicht von DN150 bis DN1400.

2. Bestätigen Sie die Druckklasse

Die Druckklasse sollte den Anforderungen des Rohrleitungssystems und der Projektspezifikation entsprechen.

Das verfügbare Sortiment reicht bis zur Klasse 2500.

3. Berücksichtigen Sie die Betriebsmethode

Wenn das Ventil groß ist oder die direkte Handradbetätigung ein übermäßiges Betätigungsdrehmoment erfordern würde, kann eine getriebebetätigte Konfiguration in Betracht gezogen werden.

4. Bestätigen Sie die erforderlichen Standards

Überprüfen Sie bei Projekten, die bestimmte Ventilstandards erfordern, ob API 600, ASME B16.34 und API 598 anwendbar sind.

Zusätzliche Projektanforderungen sollten ebenfalls vor der Produktion bestätigt werden.

5. Erwägen Sie die zukünftige Betätigung

Wenn das Ventil später von Handbetrieb auf Betätigung mit Stellantrieb umgerüstet werden soll, bestätigen Sie in der Auswahlphase die ISO 5210-Anforderung an den oberen Flansch.

Benötigen Sie Hilfe bei der Ventilauswahl?

Bitte kontaktieren Sie uns für professionelle Unterstützung bei der Ventilauswahl. Unser Ingenieurteam bietet technische Beratung und Angebote entsprechend Ihren Betriebsbedingungen an.

Teilen Sie uns Ihre Ventilparameter mit

Getriebeschieber vs. Direkthandradschieber

Der Hauptvorteil der Getriebekonfiguration ist ihr mechanischer Vorteil im manuellen Betrieb. Die grundsätzliche Absperrfunktion des Absperrschiebers wird dadurch nicht verändert.

Häufig gestellte Fragen

1. Warum ein Getriebe an einem Absperrschieber verwenden? Ein Getriebe kommt vor allem dann zum Einsatz, wenn die Ventilgröße, die Druckklasse oder das Betriebsdrehmoment eine direkte Handradbetätigung nicht praktikabel machen. Es vervielfacht das Eingangsdrehmoment, um die manuelle Bedienung zu erleichtern.

2. Welche Größen und Druckstufen sind verfügbar? Der Getriebeschieber von Hanno Valve ist von DN150 bis DN1400 mit Druckklassen bis Klasse 2500 erhältlich.

3. Welche Materialien werden für das Ventil verwendet? Unsere Standardkonfiguration verwendet ASTM A216-WCB für den Körper und ASTM A182-F6a für den Vorbau (siehe vollständige Liste oben). Darüber hinaus können wir alternative Materialien für bestimmte Anwendungen liefern, darunter LCB/LCC für Niedertemperaturanwendungen, WC6/C5 für Hochtemperaturanwendungen und CF8/CF8M für korrosionsbeständige Anwendungen.

4. Kann das Ventil später auf Aktorbetrieb umgerüstet werden? Ja. Das Ventil ist standardmäßig mit einem ISO 5210-Oberflansch ausgestattet, der eine zukünftige Aufrüstung des elektrischen oder pneumatischen Antriebs ermöglicht, wenn sich die Projektanforderungen ändern.

5. Was ist die typische Vorlaufzeit? Für Standardgrößen- und Materialkonfigurationen beträgt unsere Produktionsvorlaufzeit etwa 30 Tage. Für spezielle Legierungen oder dringende Bestellungen wenden Sie sich bitte an unser Vertriebsteam.

6. Welche Designstandards werden befolgt? Das Ventil wurde gemäß API 600, ASME B16.34 entwickelt und hergestellt und gemäß API 598 getestet.

7. Welche Informationen sollte ich bei der Angebotsanfrage angeben? Um ein genaues Angebot zu erstellen, geben Sie bitte die erforderliche Größe, Druckklasse, Medien, Betriebstemperatur und etwaige spezielle Materialanforderungen (z. B. LCC, WC6, CF8M) an. Projektstandards und erforderliche Dokumentation (z. B. Mühlentestberichte, NDE) werden ebenfalls geschätzt.
