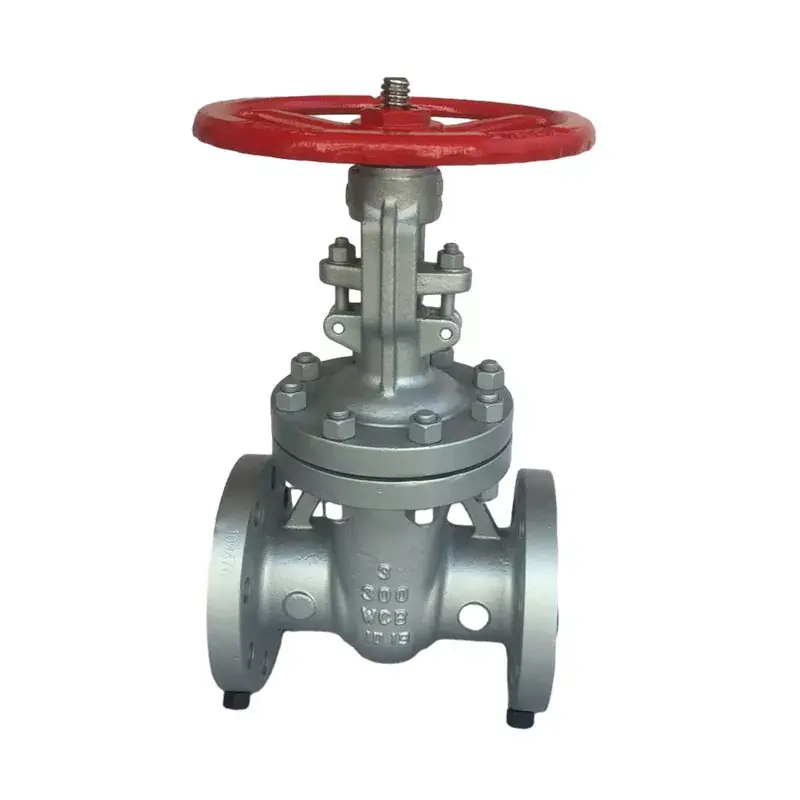

Flexible Keilschieber

Flexible Keilschieberventile von Hanno Valve sind ein gängiger Ventiltyp, der sich durch die Verwendung keilförmiger Schieberplatten zur Abdichtung auszeichnet. Das Schließelement (Schieber) der flexiblen Keilschieberventile ist keilförmig und dicht mit den beiden Dichtflächen des Ventilsitzes verbunden, um eine Dichtwirkung zu erzielen. Diese Konstruktion ermöglicht es flexiblen Keilschiebern, eine gute Dichtungsleistung sowohl bei hohen als auch bei niedrigen Mitteldrücken aufrechtzuerhalten.

Hauptmerkmale

Dichtungsprinzip: Die Abdichtung flexibler Keilschieberventile beruht auf der dichten Verbindung der beiden Dichtflächen am Keilschieber und den beiden Dichtflächen am Ventilkörper. Diese Konstruktion kann die zusätzliche Dichtungslast erhöhen und dadurch eine gute Dichtungsleistung sowohl unter Hoch- als auch unter Niederdruckbedingungen aufrechterhalten.

Strukturform: Zu den Strukturformen flexibler Keilschieberventile gehören Einzelschieber mit elastischem Keil, Einzelschieber mit starrem Keil und Doppelschieber. Verschiedene Formen von flexiblen Keilschiebern eignen sich für unterschiedliche Arbeitsbedingungen.

Anwendungsbereich: Flexible Keilschieberventile werden häufig in Öl- und Dampfleitungen wie Petrochemie- und Wärmekraftwerken als Öffnungs- und Schließvorrichtungen zum Verbinden oder Abschneiden von Medien in Rohrleitungen eingesetzt.

Vorteile: Flexible Keilschieberventile bieten die Vorteile einer kompakten Struktur, eines angemessenen Designs, einer guten Ventilsteifigkeit, eines reibungslosen Durchgangs und eines niedrigen Durchflusskoeffizienten. Seine Dichtfläche besteht aus Edelstahl und einer Hartlegierung mit langer Lebensdauer. Die Füllung aus flexiblem Graphit gewährleistet eine zuverlässige Abdichtung sowie eine einfache und flexible Bedienung.

Antriebsmethoden: Die Antriebsmethoden für flexible Keilschieberventile umfassen manuelle, pneumatische, elektrische und Zahnradgetriebe.

Materialien

Anwendungen von flexiblen Keilschiebern

Flexible Keilschieberventile werden häufig in industriellen Rohrleitungssystemen eingesetzt, in denen eine zuverlässige Absperrleistung erforderlich ist.

Zu den gängigen Anwendungen gehören:

Diese Ventile werden üblicherweise für Anwendungen ausgewählt, die eine stabile Dichtungsleistung, eine langlebige Konstruktion und einen Langzeitbetrieb unter wechselnden Temperaturbedingungen erfordern.

FAQ

Was ist ein flexibler Keilschieber?

Ein flexibler Keilschieber ist ein industrielles Absperrventil, das einen flexiblen keilförmigen Schieber verwendet, um den Rohrleitungsfluss zu steuern. Das flexible Design trägt zur Verbesserung der Dichtungszuverlässigkeit bei, insbesondere bei Temperaturschwankungen.

Was ist der Hauptvorteil eines flexiblen Keildesigns?

Durch das flexible Keildesign kann sich der Schieber während des Betriebs leicht anpassen, um die Wärmeausdehnung auszugleichen und einen besseren Kontakt mit den Ventilsitzen aufrechtzuerhalten.

In welchen Branchen werden flexible Keilschieberventile eingesetzt?

Sie werden häufig in den Bereichen Energieerzeugung, Petrochemie, Öl und Gas, Dampfleitungen und industrielle Verarbeitungsanwendungen eingesetzt.

Welche Materialien werden für flexible Keilschieberventile verwendet?

Zu den gängigen Materialien gehören je nach Betriebsanforderungen Kohlenstoffstahl, Edelstahl, legierter Stahl und verschleißfeste Dichtflächenmaterialien wie 13Cr und STL6.
