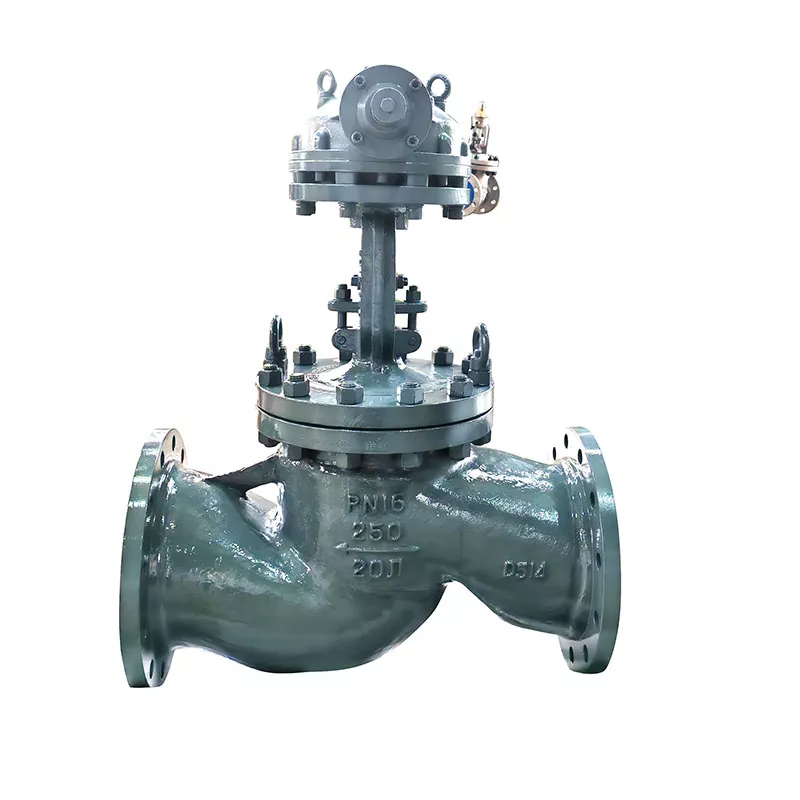

Kegelradgetriebenes Flanschventil für Hochdruck

Das kegelradbetriebene Flanschventil für Hochdruck von Hanno Valve verfügt über ein 25-Liter-Gussstahlgehäuse in Kombination mit einer geschmiedeten A105-Stahlscheibe, die mit einer 13Cr-Legierung gepanzert ist. Diese metallische Sitzschnittstelle widersteht starker Kavitationserosion und Partikelverschleiß, die häufig in Kesselspeisewasser- und Sattdampfleitungen auftreten. Das Ventil wurde in Übereinstimmung mit den Standards API 600, BS 1873 und GOST entwickelt und verwendet eine Spiraldichtung aus Edelstahl 304 und eine flexible Graphitspirale sowie eine formgeformte Graphit-Spindelpackung, um eine leckagefreie Abdichtung bei Temperaturschocks aufrechtzuerhalten. Unterstützt durch ISO9001- und API-Zertifizierungen unterzieht Hanno Valve jede Einheit einer 100-prozentigen hydrostatischen, Luftsitz- und Röntgenprüfung und bietet Raffinerien und Kraftwerken eine dauerhafte, wartungsarme Isolationslösung.

Technische Vorteile

• Präzisionsmechanischer Vorteil:Das Kegelradgetriebe mit hohem Übersetzungsverhältnis ermöglicht die Betätigung durch einen Bediener ohne Überbrückungsstangen, wohingegen Standard-Handradventile häufig blockieren oder externe pneumatische Antriebe erfordern.
• Eigene Formen- und Gussqualität:Im Gegensatz zu reinen Montagelieferanten produziert Hanno seine eigenen hochdichten 25L-Gussteile mithilfe der vorbeschichteten Sandtechnologie, wodurch Mikroporosität und interne Sandeinschlüsse vollständig vermieden werden.
• Dreischichtige Schaft- und Motorhaubendichtung:Kegelradgetriebenes Flanschventil für Hochdruck verfügt über hochfeste A193-B7/A194-2H-Legierungsschrauben gepaart mit einer expandierbaren Graphitpackung, um die strengen Standards für diffuse Emissionen zu erfüllen.

Technische Spezifikationen

Anwendungsfelder

• Hochdruckdampfisolierung:Hauptdampfleitungen und Bypass-Isolierung in Kraftwerken (z. B. Projekte der China Huadian Group).
• Chemische Syntheseanlagen:Kohlenwasserstoff-Trennanlagen mit hohem Differenzdruck.
• Kesselspeisewassersysteme:Hochgeschwindigkeits-Wasserzulaufleitungen, die keine Sitzkavitation erfordern.

Qualitätszertifizierungen

• Zertifizierungen:ISO9001-Qualitätsmanagement, ISO14001-Umwelt, API 600, CE-Kennzeichnung, TS China-Lizenz für Spezialausrüstung, Russland TC 010/032-Zertifizierung.
• Interne Qualitätskontrolle:100 % zerstörungsfreie Fehlererkennung (UT/MT), spektrale chemische Analyse, Wanddicken-Ultraschallprüfung, Tieftemperatur-Schlagprüfung und hydrostatische Druckprüfung von Schale/Sitz.
• Testdokumentation:Werksprüfzertifikate (MTC) gemäß EN 10204 3.1 liegen jeder Bestellung bei.

Auswahlhilfe

1. Durchflussparameter identifizieren:Bestätigen Sie den Betriebsdruck, die maximale Flüssigkeitstemperatur und die Medienviskosität.
2. Wählen Sie „Verbindung beenden“:Wählen Sie Flansch RF (erhabene Fläche), RTJ (Ringverbindung) oder BW (Stumpfschweißung).
3. Getriebeausrichtung überprüfen:Standardmäßig oben montiertes Handrad; Seitlich montierte Kegelradverlängerungen sind auf Anfrage erhältlich.

Logistik, Verpackung und Garantie

• Verpackung:Robuste Holzkisten für den Export mit feuchtigkeitsbeständiger Vakuumverpackung und Flanschendschutz.
• Kundendienst:Detaillierte Installationshandbücher, Video-Wartungsanleitungen und lebenslange technische Anleitung.
• Garantiebestimmungen:18 Monate ab Versand oder 12 Monate ab Installation, inklusive kostenlosem Komponentenaustausch bei Herstellungsfehlern.

Häufig gestellte Fragen (FAQ)

Wie unterstützt der Kegelradantrieb die Hochdruckabschaltung?

Hochdruckleitungen üben einen erheblichen Druck auf den Ventilteller aus. Das Kegelradgetriebe vervielfacht das Eingangsdrehmoment und ermöglicht es dem Bediener, die Scheibe ohne Überanstrengung fest gegen den Strömungswiderstand zu positionieren.

Kann dieses Ventil einem starken Temperaturschock beim Dampfstart standhalten?

Ja. Das kegelradbetriebene Flansch-Absperrventil für Hochdruck-Graphitdichtungen sorgt in Kombination mit dem Schaftmaterial 2Cr13 für stabile Wärmeausdehnungskoeffizienten und verhindert so ein Festklemmen des Schafts oder Leckagen an der Körperverbindung.

Unterstützen Sie die Inspektion durch Dritte (TPI) vor dem Versand?

Ja, wir begrüßen SGS-, BV-, TÜV- oder vom Kunden beauftragte Prüfer zur Maßprüfung, Materialprüfung und hydrostatischen Druckprüfung in unserem Werk.
