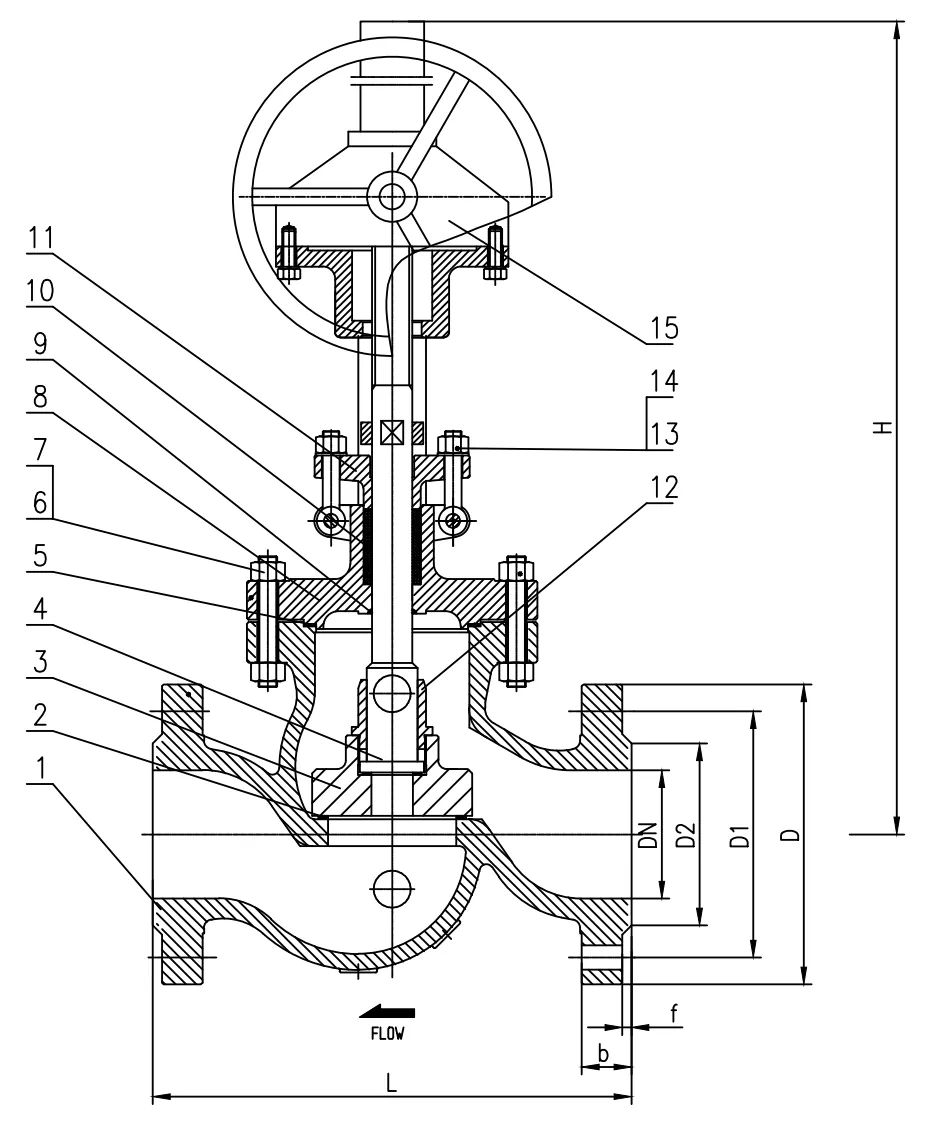

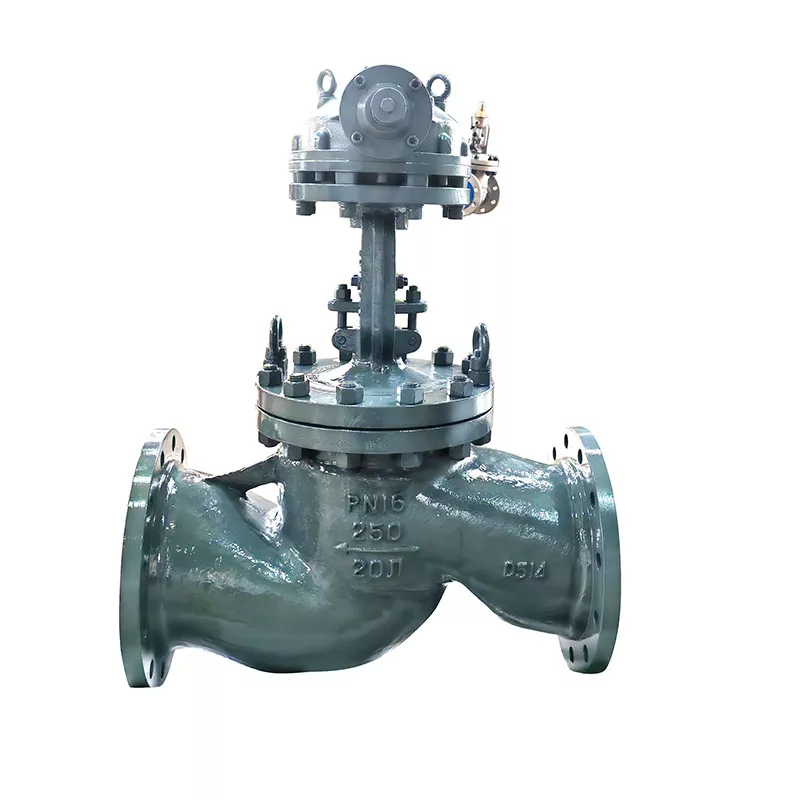

Kegelradbetätigtes Kugelventil aus Kohlenstoffstahl mit Flansch

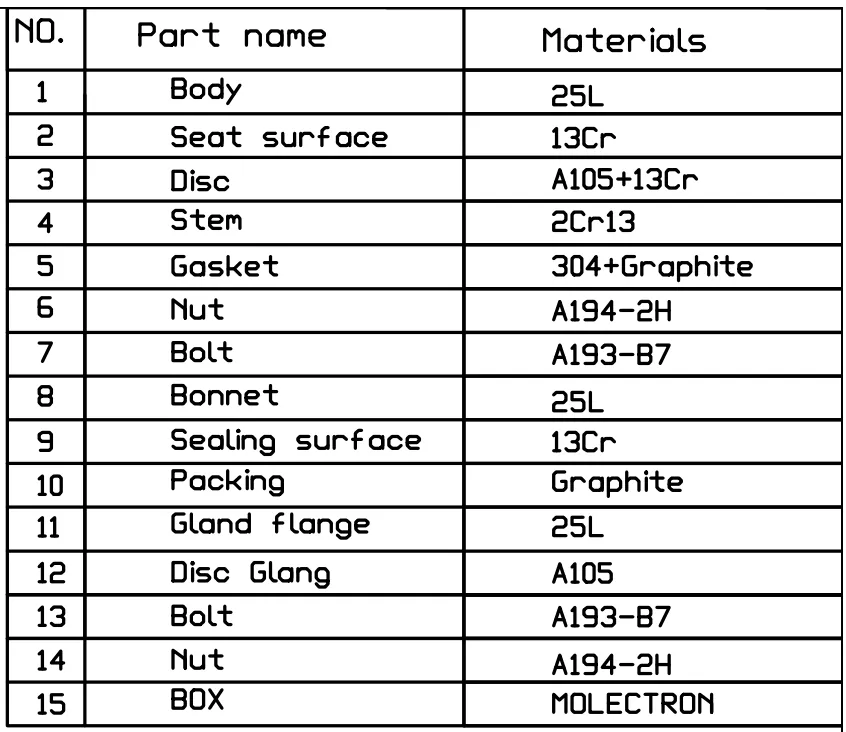

Hanno Valve produziert kegelradbetätigte Kugelventile aus Kohlenstoffstahl mit Flansch, die den Baunormen ASME B16.34 und API 600 entsprechen. Die Einheit verwendet eine A105-Kohlenstoffstahlscheibe, die mit einer Dichtungsbegrenzung aus 13Cr-Edelstahl überzogen ist, die gegen einen integrierten 13Cr-Gehäusesitz abdichtet und lokale Lochfraßbildung und Erosion durch hohe Flüssigkeitsgeschwindigkeit verhindert. Hochfeste A193-B7-Bolzen und A194-2H-Muttern sichern die Verbindung zwischen Motorhaube und Karosserie unter hohem Arbeitsdruck. Jedes Gussstück wird im eigenen Haus mithilfe der vorbeschichteten Sandtechnologie hergestellt, gefolgt von einer spektralen Metallanalyse und zerstörungsfreien Wandstärkenprüfungen. Hanno verfügt über TS-Spezialausrüstung und CE-Zertifizierungen und liefert diese Ventile an anspruchsvolle Anwender wie die China Shenhua Group und Petronas.

Differenzierung und Überlegenheit gegenüber Marktalternativen

• Rechtwinkliger Kegelradantrieb:Standard-Stirnradgetriebe mit kegelradbetätigtem Kohlenstoffstahl-Flanschventil erfordern Spiel an der Oberseite, während das Kegelradgetriebe von Hanno eine Seitenradmontage ermöglicht – ideal für Installationen mit geringer Überkopfhöhe.
• 100 % betriebsinterne Materialüberprüfung:Rohstahlgussteile werden vor der Bearbeitung spektrochemischen Tests unterzogen, um die korrekte chemische Zusammensetzung von C, Mn und Cr sicherzustellen.
• Langzeitstabilität der Dichtung:Der präzisionsgefertigte Schaft aus 2Cr13 in Kombination mit der flexiblen Graphitpackung verhindert Riefenbildung am Schaft und atmosphärische Lecks.

Technische Spezifikationen

Fallbeispiele aus dem Ausland

• Ölraffinerien und Tanklager:Absperrung der Rohölleitung und Steuerung des raffinierten Kraftstoffverteilers (Petronas- und Rosneft-Projekte).
• Kohlechemieanlagen:Übertragungsleitungen für synthetisches Gas, die eine dichte Absperrung erfordern (China Shenhua Group).
• Kraftwerksdampfleitungen:Hilfsdampfregulierung und Kopfisolierung.

Qualitätssicherung

• Mitgelieferte Zertifikate:ISO9001, ISO14001, API 600, Russland TC 010/032, CE, TS-Lizenz.
• Testberichte:Ultraschallprüfung (UT), Magnetpulverprüfung (MT), Zertifikate für hydrostatische Druckprüfungen.
• Muster- und Pilotbestellungen:Zur technischen Validierung werden Kleinserienbestellungen angenommen.

Verpackung, Lieferung und Kundendienst

• Verpackung:Feuchtigkeitsbeständige Plastikfolie, Schaumstoffpolsterung und Sperrholzkisten in Exportqualität.
• Lieferzeit:15–25 Tage für Standardmodelle; Maßgeschneiderte Bohrungen innerhalb von 30 Tagen geliefert.
• Kundendienst:Technische Installationshandbücher, Online-Video-Support und 18 Monate Qualitätsgarantie.

Häufig gestellte Fragen (FAQ)

Welche Flanschflächenausführungen sind für dieses Absperrventil aus Kohlenstoffstahl erhältlich?

Wir liefern Flanschverbindungen mit Raised Face (RF), Flat Face (FF) und Ring Type Joint (RTJ) gemäß ASME B16.5 oder GOST-Spezifikationen.

Ist dieser Kegelradantrieb für petrochemische Anlagen im Freien geeignet?

Ja, alle Hanno-Getriebe sind wetterfest mit kontinuierlicher Fettschmierung und IP65/IP67-zertifizierter Abdichtung.

Wie lange ist die Lieferzeit für kegelradbetätigte Kugelventile aus Kohlenstoffstahl mit Flansch?

Dank unserer hauseigenen Sandgussgießerei verkürzt sich die Standardlieferzeit auf 15–25 Tage.
